  3. 电路如图所示，其输出电流IC与输入电流Is之间的关系是（　　）。 A．R2/R

电路如图所示，其输出电流IC与输入电流Is之间的关系是（　　）。 A．R2/R

免费题库2022-08-02  38

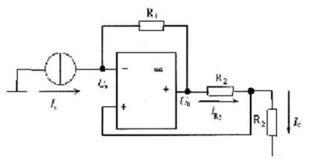

问题 电路如图所示，其输出电流IC与输入电流Is之间的关系是（　　）。A．R2/R1B．R1/R2C．－R1/R2D．－R2/（R1＋R2）
选项 A．R2/R1
B．R1/R2
C．－R1/R2
D．－R2/（R1＋R2）
答案 C
解析 运放不取电流，电流源电流Is全部通过反馈电阻R1；两个R2电阻中通过的电流相同，即IC＝IR2。US－UO＝ISR1，UO－US＝IR2R2，联立可得IC/IS＝－R1/R2。
