已知图示等直杆的轴力图(N图),则该杆相应的荷载图如下列何项所示?(图中集中荷载

免费题库2022-08-02  33

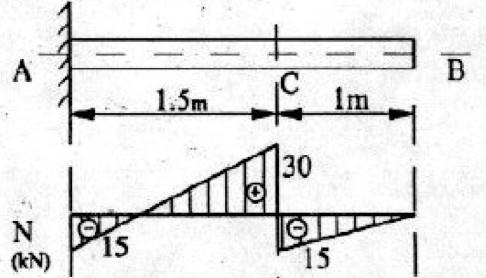

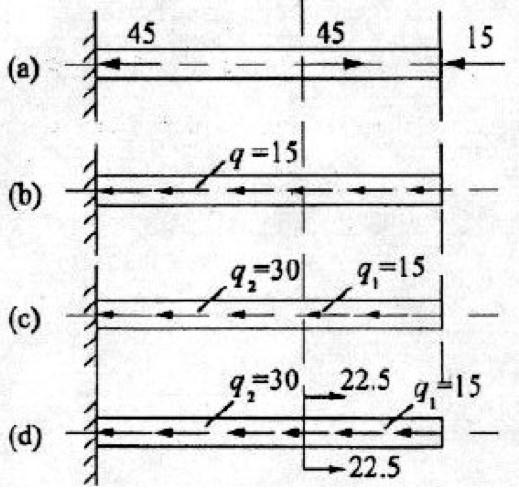

问题 已知图示等直杆的轴力图(N图),则该杆相应的荷载图如下列何项所示?(图中集中荷载单位均为kN,分布荷载单位均为kN/m。)(A)图(a)(B)图(b) (C)图(c) (D)图(d)

选项

答案 D

解析 先看图左侧,会有一个向左的15KN的力,逐渐应力增大,说明加了均布荷载,在0.5m处,0.5*q=15,q=30,忽然在1.5m处突变,说明有一个集中荷载,大小为45kn,只有选项(D) 符合。
