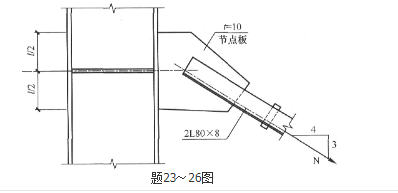

某管道系统钢结构吊架承受静力荷载,其斜杆与柱的连接节点如图所示,钢材采用Q235
某管道系统钢结构吊架承受静力荷载,其斜杆与柱的连接节点如图所示,钢材采用Q235
练习题库
2022-08-02
66
问题
某管道系统钢结构吊架承受静力荷载,其斜杆与柱的连接节点如图所示,钢材采用Q235钢,焊条采用E43型焊条,斜杆为等边双角钢结合T形截面,填板厚度为8mm,其荷载基本组合拉力设计值N=455kN,结构重要性系数取1.0。
已知,斜杆单个等边角钢∟80×8的回转半径ix=24.4mm,iy0=157mm,如图所示。试问,该斜杆角钢之间连接用填板间的最大距离(mm)与下列何项数值接近时,斜杆方可按实腹式构件计算?
A.625B.975C.1250D.1950
选项
A.625
B.975
C.1250
D.1950
答案
D
解析
根据《钢结构设计标准》(GB 50017—2017)第7.2.6条规定,用填板连接而成的双角钢或双槽钢受压构件填板间的距离不应超过40i,受拉构件填板间的距离不应超过80i,可按实腹式构件进行计算。
其中,i为单肢截面回转半径,根据第1款规定,对于T字形双面角钢截面,取一个角钢与填板平行的形心轴的回转半径。
故斜杆角钢之间连接用填板间的最大距离为:80ix=80×24.4=1952mm
选项中与1952最接近的是1950,因此选D项。
