问题 某高层住宅楼（丙类建筑），设有两层地下室，地面以上为16层，房屋高度45.60m，室内外高差0.30m，首层层高3.3m，标准层层高为2.8m。建于8度地震区（设计基本地震加速为0.2g，设计地震分组为第一组，Ⅱ类建筑场地）。采用短肢剪力墙较多的剪力墙结构，l～3层墙体厚度均为250mm，地上其余层墙体厚度均为200mm，在规定水平地震作用下其短肢剪力墙承担的第一振型底部地震倾覆力矩占结构底部总地震倾覆力矩的45％。其中一榀剪力墙一至三层截面如图所示。墙体混凝土强度等级7层楼板面以下为C35（fc=16.7N/mm2，ft=1.57N/mm2），7层以上为C30，墙体竖向、水平分布钢筋以及墙肢边缘构件的箍筋均采用HRB335级钢筋，墙肢边缘构件的纵向受力钢筋采用HRB400级钢筋。[2011年真题]3.已知首层墙肢2一端边缘构件截面配筋形式如图6-19所示，假定其抗震等级为一级，轴压比等于0.4，箍筋采用HRB335级钢筋（fy=300N/mm2），箍筋保护层厚度取10mm。试问，其边缘构件箍筋采用下列何项配置时方能满足规范、规程的最低构造要求？（　　）提示：1．按《建筑抗震设计规范》（GB 50011—2010）作答；2．不计入墙水平分布筋；3．假定不计入箍筋重叠部分。A. Φ8@100 B. Φ10@150 C. Φ10@100 D. Φ12@100
选项 A. Φ8@100
B. Φ10@150
C. Φ10@100
D. Φ12@100
答案 C

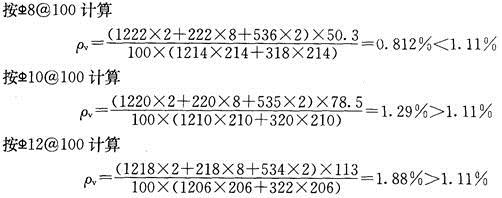

解析 根据《建筑抗震设计规范》（GB 50011—2010）第6.4.5条表6.4.5-2可知，箍筋最小直径为8mm，最大间距为l00mm；根据表6.4.5-3可得，λv=0.2，则根据式（6.3.9）计算，其相应体积配箍率的最低要求为：满足最小箍筋构造要求。根据《混凝土结构设计规范》（GB 50010—2010）第6.6.3条规定，体积配箍率即指核心面积范围内单位混凝土体积所含间接钢筋的体积，根据式（6.6.3-2）计算，可求出剪力墙边缘构件的体积配箍率。故箍筋应采用Φ10@100配置。
