某三层砌体结构房屋局部平面布置图如图所示，每层结构布置相同，层高均为3.6m。墙

免费题库2022-08-02  58

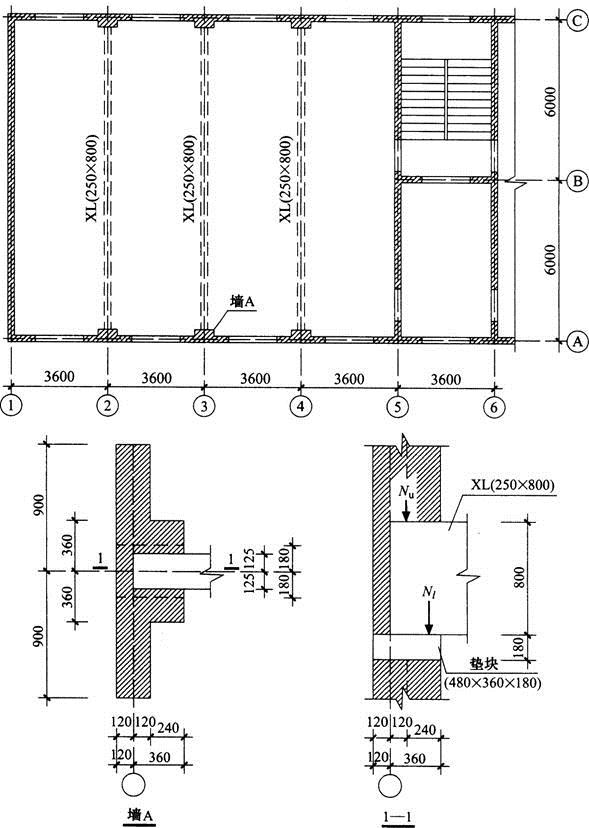

问题 某三层砌体结构房屋局部平面布置图如图所示，每层结构布置相同，层高均为3.6m。墙体采用MU10级烧结普通砖、M10级混合砂浆砌筑，砌体施工质量控制等级B级。现浇钢筋混凝土梁（XL）截面为250mm×800mm，支承在壁柱上，梁下刚性垫块尺寸为480mm×360mm×180mm，现浇钢筋混凝土楼板。梁端支承压力设计值为Nl，由上层墙体传来的荷载轴向压力设计值为Nu。[2014年真题]2.假定，墙A的截面折算厚度hT=0.4m，作用在XL上的荷载设计值（包括恒荷载、梁自重、活荷载）为30kN／m，梁XL计算跨度为12m。试问，二层XL梁端约束弯矩设计值（kN·m），与下列何项数值最为接近？（　　）A、70 B、90 C、180 D、360
选项 A、70
B、90
C、180
D、360
答案 A
解析 根据《砌体结构设计规范》（GB 50003—2011）第4.2.5条第4款规定，梁端约束弯矩可按梁两端固结计算梁端弯矩，再将其乘以修正系数ξ。梁端固结弯矩设计值为：修正系数：a为梁实际支承长度，等于360mm，hT=400mm，则所以，梁端约束弯矩为：0.190×360=68.4kN·m。由此可知，A项数值最为接近。
