某管道支架的安全等级为二级,其计算简图如题图所示,支架顶部作用有管道横向水平推力

最全题库2022-08-02  29

问题 某管道支架的安全等级为二级,其计算简图如题图所示,支架顶部作用有管道横向水平推力设计值TH=70kN,柱与基础视为铰接连接,支撑斜杆均按单拉杆设计,杆件之间的连接均采用节点板连接,按桁架体系进行内力分析和设计计算。钢材采用Q235钢。25.假定,轴心拉力取负值,轴心压力取正值。试问,若仅计算图示方向的管道横向水平推力作用,柱A、柱B的最大轴心力设计NA(kN)、NB(kN),与下列何项数值最为接近?(  )提示:忽略柱剪力及管道支架自重等的影响。A.-210,210B.-210,280C.-280,210D.-280,280

选项 A.-210,210
B.-210,280
C.-280,210
D.-280,280

答案 B

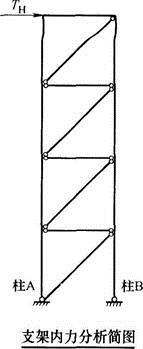

解析 支撑斜杆均按单拉杆设计,该支架可简化成静定桁架进行内力分析,如题25图所示。在本题图示方向的管道横向水平推力设计值TH=70kN作用下,采用截面法进行计算:(压力);柱A下端支座反力为拉力280kN,由斜杆产生的竖向拉力为70kN,则柱A轴力为280-70=210kN(拉力)。
