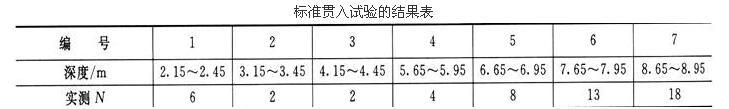

问题 一场地地层为第四纪全新世冲积层及新近沉积层，地下水位埋深2.8m，当地地震设防烈度8度，设计地震分组为第一组，设计基本地震加速度为0.20g。岩土工程勘察钻孔深度为15m，土层自上而下为5层：　　①粉细砂，稍湿—饱和，松散，层厚h1=3.5m。　　②细砂，饱和，松散，层厚h2=3.7m。　　③中粗砂，稍密—中密，层厚h3=3.1m。　　④粉质黏土，可塑—硬塑，层厚h4=3.2m。　　⑤粉土，硬塑，未穿透。　　现场进行标准贯入试验的结果如下表所示。判别此地基砂土是否会液化的说法，完全正确的是一项是（　　）。

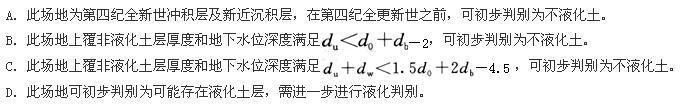

选项
答案 D

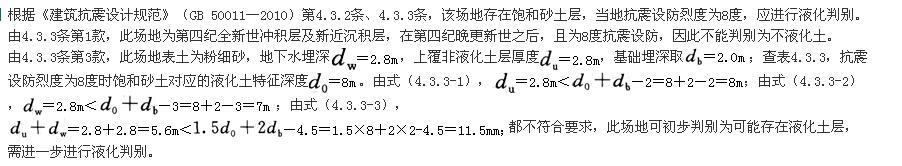

解析
