某二级公路,设计车速60km/h,双向两车道,全宽(B)为8.5m,汽车荷载等级为公路-Ⅱ级。其下一座现浇普通钢筋混凝土简支实体盖板涵洞,涵洞长度与公路宽度相同,涵洞顶部填土厚度(含路面结构厚)2.6m,若盖板计算跨径l计=3.0m。试问,汽车荷载在该盖板跨中截面每延米产生的活载弯矩标准值(kN·m)与下列何项数值最为接近?( )提示:两车道车轮横桥向扩散宽度取为8.5m。A.16B.21C.25D.27
选项
A.16
B.21
C.25
D.27
答案
A
解析
根据《公路桥涵设计通用规范》(JTG D60—2015)第4.3.1条第2款规定,涵洞计算应采用车辆荷载,且公路-Ⅱ级与公路-Ⅰ级汽车荷载的车辆荷载标准值相同,其主要技术指标及立面、平面尺寸分别见《公桥通规》表4.3.1-3及图4.3.1-2可知,车轮纵桥向着地长度为0.2m,横桥向着地宽度为0.6m,车辆作用于洞顶路面上的两个后轴各重140kN,轴距1.4m,轮距1.8m,如题解图所示。

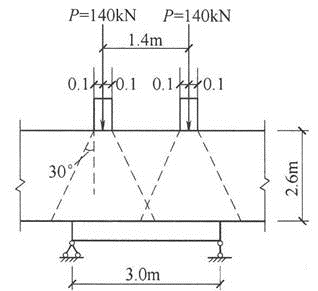

题解图根据第4.3.4条第2款规定,计算涵洞顶上车辆荷载引起的竖向土压力时,车轮按其着地面积的边缘向下作30°分布,当几个车轮的压力扩散线相重叠时,扩散面积以最外边的扩散线为准。计算如下:①纵桥向单轴扩散长度为:a1=2.6tan30°×2+0.2=1.5×2+0.2=3.2m>1.4m,两轴压力扩散线重叠,所以应取两轴压力扩散长度,a=3.2+1.4=4.6m。②双车道车辆,两后轴重引起的压力为:q活=(2×2×140)/(4.6×8.5)=14.32kN/m2。可得双车道车辆,两后轴重在盖板跨中截面每延米产生的活载弯矩标准值为:M=ql2/8=(1/8)×14.32×32=16.11kN·m。
