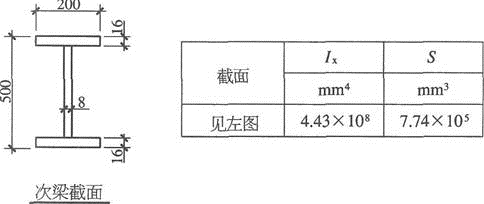

材质为Q235的焊接工字钢次梁,截面尺寸见题30图,腹板与翼缘的焊接采用双面角焊缝,焊条采用E43型非低氢型焊条,最大剪力设计值V=204kN,翼缘与腹板连接焊缝焊脚尺寸hf(mm)取下列何项数值最为合理?( )(提示:最为合理指在满足规范的前提下数值最小。)
A.2B.4C.6D.8
选项
A.2
B.4
C.6
D.8
答案
C
解析
根据《钢结构设计标准》(GB 50017—2017)第6.1.3条规定,则:
剪应力:τ=VS/(Itw)=204000×7.74×105/(4.43×108×8)N/mm2=44.6N/mm2
水平剪力:V=τt=44.6×8N/mm=356.8N/mm。
焊缝计算厚度:he=V/(2ffw)=356.8/(2×160)=1.1mm,hf=he/0.7=1.57mm。
根据第11.3.5条表11.3.5,母材厚度为8mm,则连接焊缝最小焊脚尺寸为5mm。
选项中符合条件的最小焊脚尺寸为6mm,因此选择C项。
