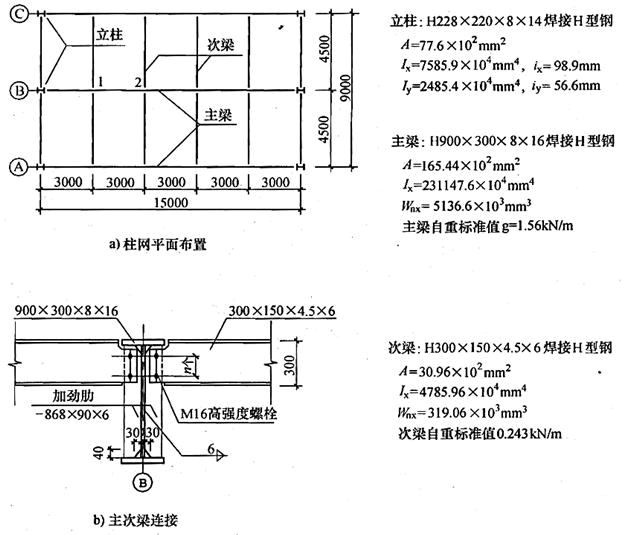

为增加使用面积,在现有一个单层单跨建筑内加建一个全钢结构夹层,该夹层与原建筑结构脱开,可不考虑抗震设防。新加夹层结构选用钢材为Q235B,焊接使用E43型焊条。楼板为SP10D板型,面层做法20mm厚,SP板板端预埋件与次梁焊接。荷载标准值:永久荷载为2.5kN/m2(包括SP10D板自重、板缝灌缝及楼面面层做法),可变荷载为4.0kN/m2。夹层平台结构如题图所示。
该夹层结构中的主梁与柱为铰接支承,求得主梁在点“2”处(见柱网平面布置图,相当于在编号为“2”点处的截面上)的弯矩设计值M2=1107.5kN·m,在点“2”左侧的剪力设计值V2=120.3kN。次梁受载情况同题16。试问,在点“2”处主梁腹板上边缘的最大折算应力设计值(N/mm2)与下列何项数值最为接近?( )提示:①主梁单侧翼缘毛截面对中和轴的面积矩S=2121.6×103mm3;②假定局部压应力σc=0。A.189.5B.209.2C.215.0D.220.8
选项
A.189.5
B.209.2
C.215.0
D.220.8
答案
B
解析

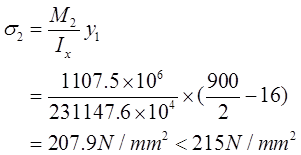

根据《钢结构设计标准》(GB50017—2017)式(6.1.5-2),计算点“2”处主梁腹板边缘处的弯曲正应力为:
根据式(6.1.3),计算点“2”处左侧的主梁腹板边缘处的剪应力值为:
根据式(6.1.5-1),计算作用点“2”处左侧主梁腹板边缘处的最大折算应力为:
