某办公建筑采用钢筋混凝土叠合梁,施工阶段不加支撑,其计算简图和截面尺寸如题图所示

考试题库2022-08-02  37

问题 某办公建筑采用钢筋混凝土叠合梁,施工阶段不加支撑,其计算简图和截面尺寸如题图所示。已知预制构件混凝土强度等级为C35,叠合部分混凝土强度等级为C25,纵筋采用HRB335级钢筋,箍筋采用HPB300级钢筋,第一阶段预制梁承担的静荷载标准值g1GK=15kN/m,活荷载标准值q1Qk=18kN/m;第二阶段叠合梁承担的由面层、吊顶等产生的新增静荷载标准值g2Gk=12kN/m,活荷载标准值q2Qk=20kN/m,as=as′=40mm.。当箍筋配置为ф8@150(双肢箍)时,试问,该叠合梁支座截面剪力设计值与叠合面受剪承载力的比值,应与下列何项数值最为接近?(  )A.0.41B.0.48C.0.53D.0.80

选项 A.0.41
B.0.48
C.0.53
D.0.80

答案 C

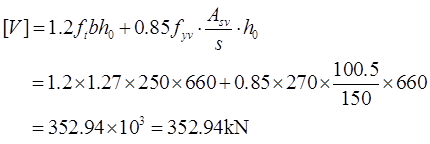

解析 根据《混凝土结构设计规范》(GB50010—2010)(2015年版)附录H第H.0.3条式(H.0.3-2)计算,预制构件和叠合构件的斜截面受剪承载力V=V1G+V2G+V2Q。剪力设计值为:V=1.2×(15+12)×6.2/2+1.4×20×6.2/2=187.24kN。根据第H.0.4条式(H.0.4-1)规定,ft取叠合层和预制构件中的较低值,[V]为叠合面受剪承载力:因此,叠合梁支座截面剪力设计值与叠合面受剪承载力的比值V/[V]=187.24/352.94=0.53。
