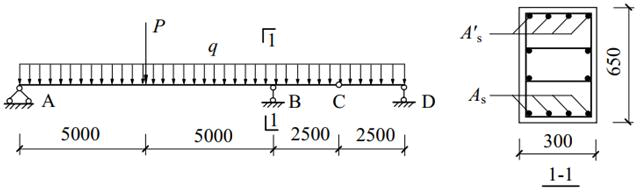

问题 某普通钢筋混凝土等截面连续梁，安全等级为二级，其计算简图和支座B边缘处1—1截面的配筋示意如题11图所示。梁截面b×h＝300mm×650mm，混凝土强度等级C35，钢筋HRB400。假定，该连续梁为非独立梁，作用在梁上的均布荷载设置为q＝48kN/m（包括自重），集中荷载设计值P＝600kN，αs＝40mm，梁中未配置弯起钢筋。试问，按斜截面受剪承载力计算，1—1截面处的抗剪箍筋Asv/s（mm2/mm）最小值与下列何项数值最为接近？（　　）提示：不考虑活荷载不利布置。A.1.2B.1.5C.1.7D.2.0
选项 A.1.2
B.1.5
C.1.7
D.2.0
答案 C
解析 由可得：即：12.5FA＋2.5FB＝8250kN。由可得：即：3FA＋FB＝2280kN。联立方程解得：FA＝510kN。由VB左＋510＝600＋48×10，可得：VB左＝570kN。根据《混凝土结构设计规范》（GB 50010—2010）（2015版）第6.3.4条式（6.3.4-2）可知：即：故可得：Asv/s＝1.68mm。【考点分析】本题主要考查斜截面受剪承载力计算。【解题思路】本题解题分析步骤如下：①首先根据弯矩平衡，求出支座反力，然后利用弯矩的概念，对应求出所要求位置的剪力数值；②根据《混凝土结构设计规范》（GB 50010—2010）（2015版）第6.3.4条式（6.3.4-2），计算抗剪箍筋Asv/s的最小值。
