某钢筋混凝土牛腿，如题4图所示，安全等级为二级，牛腿的截面宽度b＝400mm，混

题库2022-08-02 46

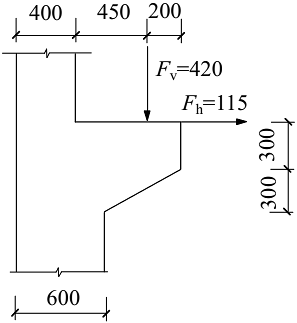

问题某钢筋混凝土牛腿，如题4图所示，安全等级为二级，牛腿的截面宽度b＝400mm，混凝土强度等级C30，钢筋HRB400。假定，不考虑地震设计状况，αs＝40mm，牛腿顶面的荷载作用设计值为：水平拉力Fh＝115kN，竖向压力Fv＝420kN。试问，沿牛腿顶部配置的纵向受力钢筋的最小截面面积As（mm2），与下列何项数值最为接近？（　　）提示：牛腿的截面尺寸满足规范要求。

A.650B.850C.1050D.1250

选项 A.650
B.850
C.1050
D.1250

答案 C

解析根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第9.3.10条，h0＝600－αs＝600－40＝560mm，a＝450－200＋20＝270＞0.3h0＝168mm，故a＝270mm，代入可得：

根据第9.3.11条可知：

As1＝0.2%×400×600＝480＜661.8故

【解题思路】本题解题分析步骤如下：①计算承受竖向力所需要的纵向受力钢筋面积，并验算是否满足最小配筋率；②根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第9.3.11条，计算总配筋面积。
