问题

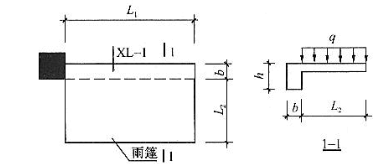

某雨篷如图所示,XL-1为层间悬挑梁,不考虑地震设计状况,截面尺寸为b×h=350mm×650mm,悬挑长度L1(从KZ-1柱边起算),雨篷的净悬挑长度为L2。所有构件均为普通钢筋混凝土构件,设计使用年限为50年,安全等级为二级。混凝土强度等级为C35,纵筋采用HRB400,箍筋采用HPB300。
假定,荷载效应基本组合下,悬挑梁XL-1支座边缘处的弯矩设计值M=150kN·m,剪力设计值V=100kN,扭矩设计值为T=85kN·m。按矩形截面计算,h0=600mm,箍筋间距s=100mm,受扭的纵向普通钢筋与箍筋的配筋强度比值ζ=1.7。试问,按承载力极限状态设计,XL-l支座边缘处的箍筋配置采用下列何项最经济合理?提示:(1)满足规范规定的截面限制条件,且不必验算最小配箍率;(2)截面受扭塑性抵抗矩W=32.67×106mm3,截面核心面积Acor=162.4×103mm2。A.8@100(2)B.10@100(2)C.12@100(2)D.14@100(2)
选项
A.8@100(2)
B.10@100(2)
C.12@100(2)
D.14@100(2)
答案
C
解析
(1)判断是否可以简化:根据《混凝土结构设计规范》(GB 50010-2010)第6.4.12条规定,由于V-0.35ftbh0=100×103-0.35×1.57×350×600<0,因此,可仅计算纯扭构件的受扭承载力。(2)按纯扭构件确定抗扭箍筋根据式(6.4.4-1),纯扭构件的箍筋截面为:
又箍筋间距s=100mm,故Astl=97.7mm2。
可提供截面积113.1mm2,满足要求。
