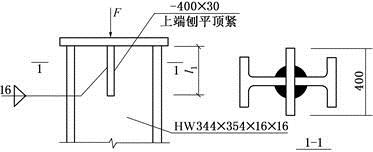

有一钢柱采用热轧H型钢HW344×354×16×16,钢材牌号Q235B,作用在柱顶的集中荷载设计值F=2500kN,采用支承加劲肋-400×30传递集中荷载,加劲肋上端与柱顶盖板刨平顶紧,柱腹板上开槽口使加劲肋通过,加劲肋与柱腹板用4条hf=16mm角焊缝连接,焊条采用E43,其构造见图3-25,l1为( )mm。(考虑柱腹板沿角焊缝边缘破坏的可能性)
A.400 B.500 C.600 D.700
选项
A.400
B.500
C.600
D.700
答案
D
解析
根据《钢结构设计规范》(GB 50017—2003)第7.1.3条第1款规定,按4条hf=16mm角焊缝受力计算,焊缝计算长度为:
此节点还需要考虑焊缝与柱腹板连接处柱腹板纵向抗剪强度,有2条受剪面,即焊缝计算长度为:l1=2
因此取700mm。
