某钢筋混凝土框架结构办公楼,抗震等级为二级,框架梁的混凝土强度等级为C35,梁纵

题库2022-08-02  23

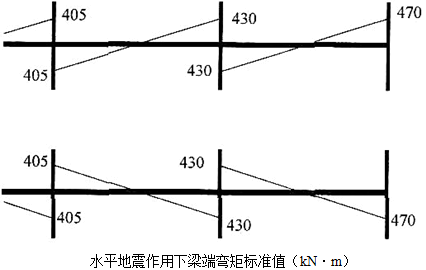

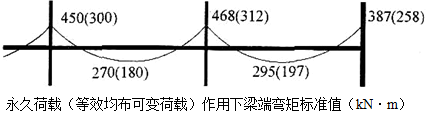

问题 某钢筋混凝土框架结构办公楼,抗震等级为二级,框架梁的混凝土强度等级为C35,梁纵向钢筋及箍筋均采用HRB400。取某边榀框架(C点处为框架角柱)的一段框架梁,梁截面:b×h=400mm×900mm,受力钢筋的保护层厚度cs=30mm,梁上线荷载标准值分布图、简化的弯矩标准值见题图,其中框架梁净跨ln=8.4m。假定,永久荷载标准值gk=83kN/m,等效均布可变荷载标准值qk=55kN/m。考虑地震作用组合时,假定BC段框架梁B端截面组合的剪力设计值为320kN,纵向钢筋直径d=25mm,梁端纵向受拉钢筋配筋率ρ=1.80%,as=70mm,试问,该截面抗剪箍筋采用下列何项配置最为合理()

选项

答案 C

解析 根据《建筑抗震设计规范》(GB 50011—2010)(2016年版)第5.4.2条表5.4.2可得,承载力抗震调整系数为:γRE=0.85。ft=1.57N/mm2,fc=16.7N/mm2,fyv=360N/mm2。h0=h-as=900-70=830mm,梁跨高比:根据《混凝土结构设计规范》(GB 50010—2010)(2015年版)第11.3.3条规定,当跨高比大于2.5时,其受剪截面应符合式(11.3.3-1)的要求则受剪截面满足要求。根据第11.3.4条规定,考虑地震组合的矩形、T形和I形截面的框架梁,其斜截面受剪承载力为则按构造要求配筋即可,根据第11.3.6条规定,二级框架,且配筋率小于2%,箍筋最小直径取8mm,箍筋最大间距取s=min{900/4,8×25,100}=100mm,第11.3.8条规定,二、三级抗震等级,箍筋肢距不宜大于250mm和20倍箍筋直径的较大值。取四肢箍,故选用C。
