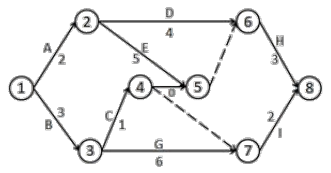

问题 (2021年真题)某双代号网络计划如下所示,存的不妥之处是(   )。A.有多个起点节点B.工作表示方法不一致C.节点编号不连续D.有多余时间参数

选项 A.有多个起点节点
B.工作表示方法不一致
C.节点编号不连续
D.有多余时间参数

答案 B

解析 绘图规则:
(1)双代号网络图必须正确表达已确定的逻辑关系。
(2)双代号网络图中,不允许出现循环回路。
(3)双代号网络图中,在节点之间不能出现带双向箭头或无箭头的连线。
(4)双代号网络图中,不能出现没有箭头节点或没有箭尾节点的箭线。
(5)当双代号网络图的某些节点有多条外向箭线或多条内向箭线时,为使图形简洁,可使用母线法绘制(但应满足一项工作用一条箭线和相应的一对节点表示)。
(6)绘制网络图时,箭线不宜交叉。当交叉不可避免时,可用过桥法或指向法。
(7)双代号网络图中应只有一个起点节点和一个终点节点(多目标网络计划除外),而其他所有节点均应是中间节点。
(8)双代号网络图应条理清楚,布局合理。
