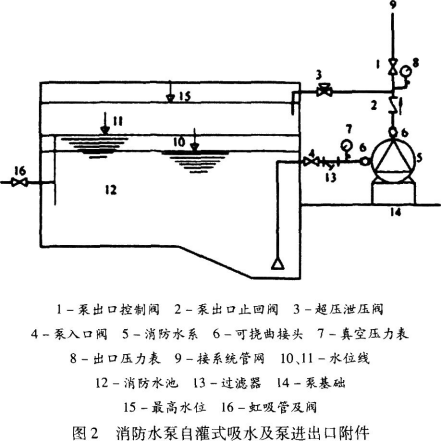

问题 某城市综合体，地上六层、地下三层，建筑高度23．0m，地上1～6层为商业用房，地上部分每层建筑面积为2500m2，地下主要使用性质为汽车库、设备用房。建筑防火及消防设施配置均满足现行有关国家工程建设消防技术标准的要求。地下消防水池容积为500m3，屋顶高位消防水箱有效容积为18m3，由于要为自动喷水灭火系统提供所需压力，故配设气压给水设备，型号为ZW(L)-I-Z-10，其工作参数为：P1=0．14MPa、P2=0．21MPa、P3=0．24MPa、P4=0．29MPa，气压罐储水容积为120L。地下室设消防水泵房，消火栓系统和自动喷水灭火系统分别设消防泵组，均为卧式离心水泵。喷淋泵和消火栓泵均在水池的同一高度取水，一用一备，互为备用，均为自灌式吸水。消防水泵自灌式吸水和泵进出口附件如图2所示。该水池为生活和消防共用，在生活出水管上设有虹吸管及阀门，当水位达到11处时，生活泵已不能吸水，因此，水位线11以下为消防不动用容积，水池的消防不动用容积为400m3。由于室外市管网能保证室外消防用水，故水池只保证室内消防用水，而且水池的补水是按补水时间不超过48h并满足生活用水量的要求设置补水设施的。补水管一根，管径DN50。湿式报警阀组设在水泵房内。自动喷水灭火系统最不利点喷头的工作压力为0．10MPa，采用K=80喷头，喷头间距为3．4m ×3．4m，配水支管及配水管管径均符合《自动喷水灭火系统设计规范》的要求。施工完成后，施工单位调试前首先检查校核消防水池和消防水箱的有效容积；检查试验消防水泵、气压给水设备等，但湿式报警阀组水力警铃未能工作正常。经排除故障后，调试小组决定按试验方案实施试验。在水泵房喷淋泵电气控制柜处手动启动编号A喷淋泵，泵能正常工作，压力表示值正常，水带出水压力稳定，运行5min后，更换编号8喷淋泵；运行5min后，作电源切换互投和故障互投的性能试验运行；共计运行5min后，又进入自动运行；在连续运行至5min需轮换A喷淋泵运行时，A喷淋泵尽管启动，但压力表示值为零，故停泵；立即启动B泵运行，但B泵运行情况同A泵。经检查，所有电源、电气控制设备和水泵均无异样。为了排除故障原因，又启动消火栓泵进行试验，结果同前，停止试验并测量此刻水池水位在图中的10水位线处。根据以上材料，回答下列问题：1．该建筑消防水池有效容积是否能保证整个火灾延续时间内的消防用水量要求，为什么  2．自动喷水灭火系统调试内容包括哪些  3．在检查过程中，水力警铃不能正常工作，分析其故障原因有哪些  4．试分析该建筑内消防水泵不能正常启动原因 5．该建筑消防给水系统还存在哪些问题
选项
答案
解析 1．消防水池的容积符合要求。 该多层建筑体积超过25000m3，所以，室内消火栓用水量Q1=40L／s，火灾延续时间2h；总建筑面积超过5000m2，火灾危险等级为中Ⅱ危险级，自动喷水灭火系统水量Q2=8×160／60≈21．3L／s，火灾延续时间1h；消防水池有效容积V=40×2×3．6+21．3×3．6≈365m3＜消防不动用容积400m3，符合要求。
2．自动喷水灭火系统调试包括：水源测试、消防泵调试、稳压泵调试、报警阀调试、排水设施调试和联动试验。
3．(1)报警管路不通，主要由于常开球阀没有打开或过滤器堵塞。
(2)漏水漏斗设置不符合要求，漏水速度过快。
(3)水力警铃水压不满足要求，不应小于0．05MPa。
(4)产品质量问题或者安装调试不符合要求。
(5)控制口阻塞或者铃锤机构被卡住。
4．水池最低水位线是淹没水泵叶轮项的自灌式充水最低水位线，低于此线的水位，由于不能淹没水泵叶轮顶，故水泵不能正常供水。喷淋泵工作20min后水位线降至10，该水位不能满足自灌式充水的条件，故泵不能正常供水。
5．(1)气压罐调节水容积应能满足5只喷头工作30s的水量要求，即150L。
(2)商店总建筑面积为15000m2，屋顶消防水箱有效容积应为36m3。
(3)每台消防泵出水口应设置DN65试水间。
(4)消防泵组未设置流量压力测试装置。消火栓给水泵组流量压力测试装置中的压力开关信号应能直接自动启动消火栓水泵。
(5)消防泵供水高度超过24m，应设置水锤消除器。
