左边的立体图形是从正圆台中间垂直向下挖出一个横截面为正方形的长方体后形成的，将该

练习题库2022-08-02 35

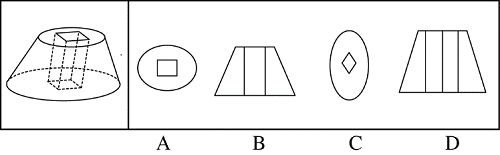

问题左边的立体图形是从正圆台中间垂直向下挖出一个横截面为正方形的长方体后形成的，将该立体图形从任意面剖开，以下哪一项不可能是从垂直于剖面看的视图？

A.AB.BC.CD.D

选项 A.A
B.B
C.C
D.D

答案 C

解析本题考查剖面视图。A项，平行于底面横剖即可得到；B项，平行于顶面上四边形的边竖剖即可得到；C项，如果想要剖出椭圆，必须斜剖，但是斜剖的话，内部的菱形不能与椭圆的中心重合，当选；D项，沿着顶面上四边形的对角线竖剖即可得到。因此，选择C。
