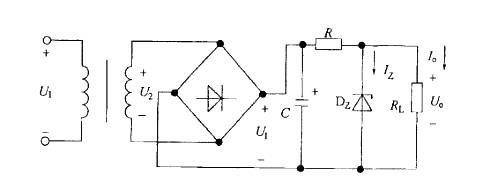

整流滤波电路如图所示,已知U1=30V,U0=12V,R=2kΩ,RL=4kΩ,稳压管的稳定电流IZmin=5mA 与IZmax=18mA。通过稳压管的电流和通过二极管的平均电流分别是:
A. 5mA,2. 5mA B. 8mA,8mA C. 6mA,2. 5mA D. 6mA,4. 5mA
选项
A D. 6mA,4. 5mA
答案
D
解析
提示:该电路为直流稳压电源电路。对于输出的直流信号,电容在电路中可视为断路。桥式整流电路中的二极管通过的电流平均值是电阻R中通过电流的一半。
