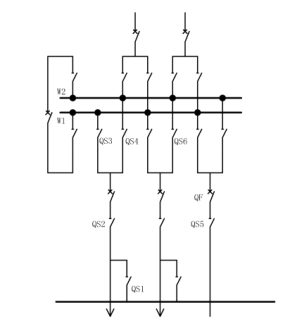

问题 假设下图接线以 W1 母线工作,W2 母线备用方式运行,出线断路器 QF1 (设其接于母线 W1,即隔离母线 QS3 闭合,而 QS4 断开)需要检修,而其所在回路不中断供电,这时的倒闸操作顺序为( )。A.①合QS6,QS5②合QS1③断开 QF1④断开 QS2 和QS3⑤合QFB.①合QS6,QS5②合QF③断开 QF1④断开 QS2 和QS3⑤合QS1C.①合QS6,QS5②合QS1③合QF④断开 QF1⑤断开 QS2 和QS3D.①合QS6,QS5②合QS1③断开 QF1④合QF⑤断开 QS2 和QS3

选项 A.①合QS6,QS5②合QS1③断开 QF1④断开 QS2 和QS3⑤合QF
B.①合QS6,QS5②合QF③断开 QF1④断开 QS2 和QS3⑤合QS1
C.①合QS6,QS5②合QS1③合QF④断开 QF1⑤断开 QS2 和QS3
D.①合QS6,QS5②合QS1③断开 QF1④合QF⑤断开 QS2 和QS3

答案 B

解析 利用旁路母线来实现不停电检修。在合断路器时,要先合母线侧隔离开关,后合线路侧隔离开关,最后合断路器;在分断路器时,先分断路器,然后分线路侧隔离开关,最后分母线侧隔离开关。
