5 类无屏蔽双绞线电缆(UTP)由()对导线组成。A.2 B.3 C.4

考试题库2022-08-02  48

问题 5 类无屏蔽双绞线电缆(UTP)由()对导线组成。A.2B.3C.4D.5

选项 A.2
B.3
C.4
D.5

答案 C

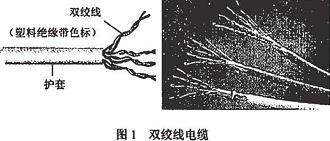

解析 双绞线是最常用的传输介质。把两根互相绝缘的铜导线用规则的方法绞合在一起就构成了双绞线。绞合结构可以减少相邻导线间的电磁干扰。将4对双绞线包装在绝缘护套中就构成了双绞线电缆,如图l所示。模拟传输和数字传输都可以使用双绞线,通信距离可达几公里。距离太长时要用放大器将衰减了的信号放大到合适的数值(用于模拟传输),或者增加中继器以便将失真了的信号进行整形(用于数字传输)。导线越粗,绞合得越紧密,通信距离就越远,但导线的价格也越贵。在双绞线电缆的外面加上一层用金属丝编织成的屏蔽层,可以提高抗电磁干扰能力,这就是屏蔽双绞线(Shielded Twisted Pair,STP )。如果没有屏蔽层,则叫做无屏蔽双绞线(Unshielded Twisted Pair,UTP )。STP的电气性能要优于UTP,但是价格较高。根据信号衰减和串音损耗的不同,ANSI/EIA/TIA-568-A(简称T568A)和ANSI/EIA/TIA-558-B(简称T568B)标准把UTP分为不同的类型(Category)。1.Catl:1类UTP的带宽很小,主要用于话音传输。在80年代之前广泛用在电话系统的用户回路中。2.Cat2:2类UTP的带宽为1 MHz,能够支持4Mb/s的数据速率,目前很少使用。3.Cat3:3类UTP的带宽为16MHz,支持最高10Mh/s的数据速率,适合10BASE-T以太网。4.Cat4:4类UTP的带宽为20MHz,支持最高16Mb/s的数据速率,用在令牌环网中。5.Cat5:5类UTP的带宽为I00MHz,支持高达I00Mb/s的数据速率,主要用于100BASE-T以太网中。6.Cat5e:超5类UTP的带宽为100MHz,绕线密度和绝缘材料的质量都有所提高,这种电缆用于高性能的数据通信中,支持1000BASE-TX以太网。7.Cat6:6类UTP的带宽可以达到500MHz,支持万兆以太网。目前的情况是Cat5e己经代替了Cat5,是市场上的主流产品,Cat6的市场在不断扩大,Cat7( STP)标准正在制定之中。
