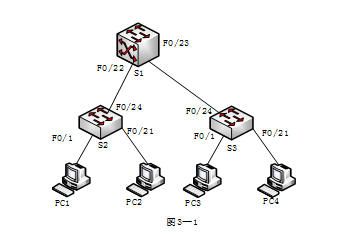

问题 阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。【说明】某公司网络拓扑结构图如图3-1所示，其中S1为三层交换机。【问题1】    由于公司分为多个部门，网管员决定为公司各部门分别划分不同的VLAN。为便于管理，网管员应采用（1）方法划分VLAN。如图3-1所示，PC1和PC3处于VLAN10，PC2处于VLAN 20，PC4处于VLAN40，PC1发送的广播数据包（2）能收到。    为了实现公司全网互通，需实现VLAN间通信，应在（3）或者三层交换机上实现，以上两种设备工作在OSI的（4）。（1）～（4）备选答案：（1） A．基于IP地垃                   B．基于交换机端口           C．基于MAC地址              D．基于不同用户（2）A．仅PC3    B．PC2和PC4  C．仅PC2    D．PC3和PC4（3）A．路由器    B．网桥       C．HUB        D．防火墙（4）A．物理层    B．数据链路层  C．网络层    D．传输层【问题2】（8分）    网管员对交换机完成了基本配置，基本配置代码如下所示，请将下面配置代码或注释补充完整。Switch>Switch>  （5）                          //进入特权模式Switch#config（6）                       //进入配置模式Switch（config）#hostname （7）                  //为交换机命名为S2S2（config）#interface fastEthernet 0/24S2（config-if-range）#switchport mode trunk              //（8）S2（config）#interface（9）fastEthernet 0/1-10S2（config-if-range）#switchport access vlan 10                //（10）S2（config）#interface range fastEthernet 0/11-23S2（config-if-range）#switchport access（11）  20S2（coiifig if-range）#（12）                       //退出到特权模式S2#．．．．．．S3配置与S2同，略去【问题3】（6分） 公司划分了VLAN 10、VLAN20和VLAN 30三个VLAN，其中三个VLAN的网关分别为：192.168.10.254/24，192.168.20.254/24和192.168.30.254/24。为实现VLAN间通信，需对三层交换机S1进行相应配置，配置代码如下，请将下面配置代码或注释补充完整。行号    代码1       S1>enalb2       S1#config terminal3       S1（config）#interface    （13） 10       //进入VLAN 10接口4       S1（config-if）#ip address   （14）  255.255.255.0  //配置VLAN 10网关地址5       S1（config-if）#no shutdown        ........6       S1（config-if）#exit       //（15）   7       S1（config）#ip routing     // （16）8       S1（config）# 在上面的代码中，第（17） 行代码是可以省略的。 （17）备选答案（2分）A． 2    B．4   C．5    D．7【问题4】（2分）  完成以上配置后，测试发现PC1可以与PC2通信，但无法与PC3和PC4通信，PC3和PC4均无法ping通其各自网关地址。最可能的原因是（18） 。（18）备选答案A ．VLAN间路由配置错误                 B．网关IP地址配置错误C．S1至S3间链路类型配置错误      D．VLAN划分错误
选项
答案
解析 【问题1】（每空1分，共4分）
（1）B
（2）A
（3）A
（4）C
【问题2】（每空1分，共8分）
（5）enable
（6）config terminal
（7）S2
（8）端口改成中继模式
（9）range
（10）把F0/1—F0/10端口加入到VLAN10中
（11）vlan
（12）end
【问题3】（每空1分，共6分）
（13）vlan
（14）192.168.10.254
（15）退出端口配置子模式
（16）开启路由功能
（17）D
【问题4】（共2分）
（18）B

【问题1】（每空1分，共4分）
由于公司分为多个部门，网管员决定为公司各部门分别划分不同的VLAN。为便于管理，网管员应采用（1）方法划分VLAN。如图3-1所示，PC1和PC3处于VLAN10，PC2处于VLAN 20，PC4处于VLAN40，PC1发送的广播数据包PC3能收到。因为PC1和PC3属于同一个VLAN。
为了实现公司全网互通，需实现VLAN间通信，应在路由器或者三层交换机上实现，以上两种设备工作在OSI的网络层。
【问题2】（8分）
请参考答案。
【问题3】（每空1分，共6分）
请参考答案。
【问题4】（共2分）
请参考答案。
