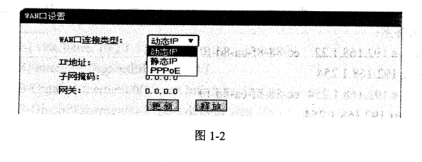

问题 阅读以下说明，回答问题 1 至问题 3，将解答填入答题纸对应的解答栏内。【说明 】某企业网络拓扑结构如图 1-1 所示，租用 ADSL 宽带实现办公上网，配备一台小型路由器，实现ADSL自动拨号和 DHCP 服务功能，所有内部主机(包括台式机和笔记本)通过路由器实现 Internet 资源的访问。该网络的 IP 地址段为 192.168.1.0/24 ，网关为 192.168. 1.254 ，防病毒服务器的IP地址为192.168.1.1 ，网络打印机的IP地址为192.168.1.2，其他IP地址均通过 DHCP 分配。【问题1 】 (6 分)图 1-1 中，设备①处应部署（  ），设备②处应部署（  ），设备③处应部署（  ）。(1)~(3) 备选答案A．交换机B．无线 APC．路由器 【问题2】(8 分)图 1-2 为路由器的 ADSL 配置页面，WAN 口连接类型应选择（  ）；图 1-3 为路由器的 DHCP 服务页面，地址池开始地址为（  ）；结束地址为（  ）；图1-4 为路由器的 LAN 口配置页面，此处的IP地址为（  ）。【问题3】（6分）图1-1 中，PC201 主机发生网络故障，无法访问互联网，网络管理员在该主机Windows 的命令行窗口输（  ）命令，结果如图1-5 所示，可判断该主机故障为（  ）。 在命令行窗口输入（  ）命令后该主机恢复正常。（8）备选答案A．pingB．arpC．nslookupD．tracert(10) 备选答案:A．arp-s 192.168.1.22   ec-88-8f-ca-8d-f0B．ping 192.168.1.254C．arp-s 192.168.1.254   ec-88-8f-ca-8d-f0D．tracert 192.168.1.254
选项
答案
解析 1、C
2、A
3、B
4、PPPOE
5、192.168.1.3
6、192.168.1.253
7、192.168.1.254
8、B
9、发生了ARP欺骗
10、C

由题意知，需要通过ADSL宽带实现办公上网，所以设备1是路由器、设备2为连接各服务器、打印机、服务器的交换机、设备3为无线AP设备，为各笔记本PC提供WIFI接入。
ADSL的自动拨号指的就是PPPOE拨号，实现在以太网中传输PPPP帧。因此 WAN口中连接类型为PPPOE
而同时又提供了DHCP服务，IP地址段为192.168.1.0/24，因此地址池范围就为192.168.1.3到192.168.1.253，除去已经配置了的IP地址。
路由器提供对外连接，及内部网络的网关IP ，因此LAN口对应的就内部网络的网关IP，即192.168.1.254.（注意这里的MAC）

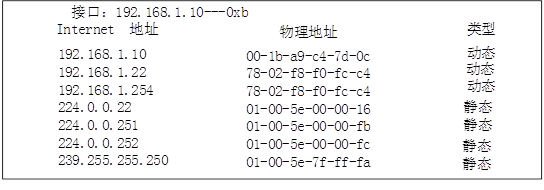

由图中可知是IP和MAC地址的一一对应关系，因此可知是查看了ARP表，而表中网关192.168.1.254和另一主机PC 192.168.1.22对应的mac地址是一样的，并且不是网关接口的IP地址。所以可以判断出现了ARP欺骗，导致无法访问真正的网关，从而无法访问互联网。
同时要解决这种问题可以通过添加静态arp表项来实现，绑定网关IP和MAC的对应关系，并且静态ARP表具有最高优先级。
