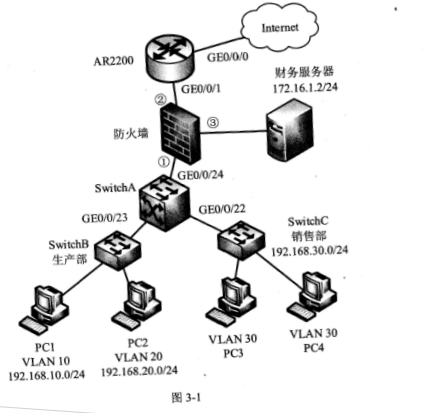

问题 阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。【说明】某公司网络拓扑结构如图 3-1 所示。【问题1】（3分，每空1分）如图3-1所示，防火墙的接口①~③分别是（1）、（2）、（3）。【问题2】（8分，每空2分） 常用的IP访问控制列表有基本访问控制列表和高级访问控制列表。基本访问控制列表的编号是（4）；高级访问控制列表的编号为（5）。基本访问控制列表是依据IP报文的（6）、分片信息和生效时间段来定义规则；高级访问控制列表是依据IP报文的源IP地址、（7）、协议、TCP/UDP源/目的端口和生效时间段来定义规则。（4）~（5）备选答案：A.1~999  B.1000~1999  C.2000~2999  D.3000~3999【问题3】（9分，每空1分）为了便于管理，公司有生产部、销售部和财务部等部门，VLAN划分及IP地址规划如图3-1所示。为了安全起见，公司要求生产部不能够访问销售部的主机和财务服务器，销售部可以对公司网络自由访问。根据以上要求，网络管理员对SwitchA做了如下配置，请根据描述，将下面的配置代码补充完整。设备基本配置及VLAN配置略......[SwitchA] acl 3001[SwitchA-acl-adv-3001] rule permeit ip source 192.168.30.0 0.0.0.255 destination 192.168.10.0 0.0.0.255[SwitchA-acl-adv-3001] rule permeit ip source 192.168.30.0 0.0.0.255 destination 192.168.20.0 0.0.0.255[SwitchA-acl-adv-3001] rule permeit ip source 192.168.30.0 0.0.0.255 destination（8）0[SwitchA] acl 3002[SwitchA-acl-adv-3002] rule deny ip source 192.168.10.0 0.0.0.255 destination 192.168.30.0 0.0.0.255[SwitchA-acl-adv-3002] rule deny ip source 192.168.10.0 0.0.0.255 destination 172.16.1.2 0[SwitchA] acl 3003[SwitchA-acl-adv-3003] rule deny ip source 192.168.20.0 0.0.0.255 destination 192.168.30.0 0.0.0.255[SwitchA-acl-adv-3003] rule deny ip source 192.168.20.0 0.0.0.255 destination 172.16.1.2 0[SwitchA-acl-adv-3003] quit[SwitchA] traffic classifier tc1  //  （9）[SwitchA-classifier-tc1] if-match acl （10）   //将ACL与流分类关联[SwitchA] traffic classifier tc2[SwitchA-classifier-tc1] if-match acl 3002[SwitchA-classifier-tc1] if-match acl 3003[SwitchA-classifier-tc1] quit[SwitchA] traffic behavior tb1     //  （11）[SwitchA-behavior-tb1] peimit     //配置流行为动作为允许报文通过[SwitchA] traffic behavior tb2[SwitchA-behavior-tb1] deny  //配置流行为动作为拒绝报文通过[SwitchA-behavior-tb1] quit[SwitchA] traffic policy tp 1    //  （12）[SwitchA-trafficpolicy-tp1] classifier （13） behavior tb1[SwitchA] traffic policy tp2    //创建流策略[SwitchA-trafficpolicy-tp1] classifier （14） behavior tb2[SwitchA-trafficpolicy-tp1] quit[SwitchA] interface  （15）[SwitchA-GigabitEthernet1/0/1] traffic-policy tp1 inbound   //流策略应用在接口入方向[SwitchA-GigabitEthernet1/0/1] quit[SwitchA] interface （16）[SwitchA-GigabitEthernet1/0/2] traffic-policy tp2inbound     //流策略应用在接口入方向[SwitchA-GigabitEthernet1/0/2] quit（8）~（16）备选答案A.172.16.1.2             B.3001               C.创建流策略D.tc2                                                    E.gigabitethernet 0/0/23F.gigabitethernet 0/0/22                       G. tc1H.创建流行为                                       I.创建流分类
选项
答案
解析 【问题1】
（1）内网接口
（2）外网接口
（3）DMZ接口

【问题2】
（4）C.2000—2999
（5）D.3000—3999
（6）源ip地址
（7）目的ip地址

【问题3】
（8）A.172.16.1.2
（9）I.创建流分类
（10）B.3001
（11）H.创建流行为
（12）C.创建流策略
（13）G.tc1
（14）D.tc2
（15）F.gigabitEthernet0/0/22
（16）E.gigabitEthernet0/0/23

【问题1】
（1-3）由图可知，防火墙的接口1-3分别连接了内网，外网和服务器。所以可以知道是内网接口、外网接口和DMZ接口

【问题2】
（4）基本访问控制列表编号是2000-2999
（5）高级访问控制列表编号是3000-3999
（6）基本访问控制列表基于源ip进行过滤
（7）高级访问控制列表基于五元组（源目ip、源目端口、协议类型）进行过滤

【问题3】
（8）题干中描述，销售部的主机可以对公司网络自由访问，所以acl3001的表中，这3条规则分别表示允许访问192.168.10.0/24网段、允许访问192.168.20.0/24网段和财务服务器172.16.1.2
（9）命令行中有classifier，表示流分类，同时下面的语句中也有关于流分类的注释
（10）需要匹配acl3001
（11）Behavior表示行为，所以此注释表示创建流行为
（12）Policy表示策略，同时下面也有语句提示是创建流策略，所以此空选择创建流策略
（13）流分类和流行为要关联起来，13空中的流分类名称要选tc1
（14）和13问类似，选择tc2
（15）不要被题目中的语句误导，认为是进入g1/0/1接口。结合实际情况，题干中说销售部可以访问公司内部网络，所以实在交换机A的g0/0/22接口入方向调用流策略
（16）类似15问，需要在交换机A的g0/0/23接口入方向调用流策略
