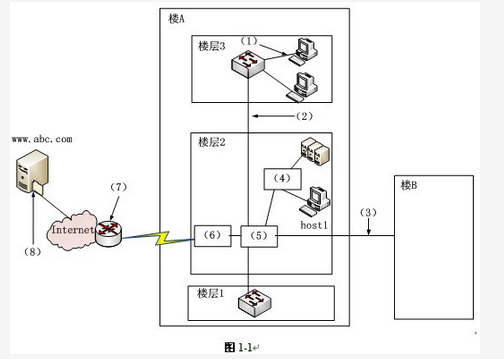

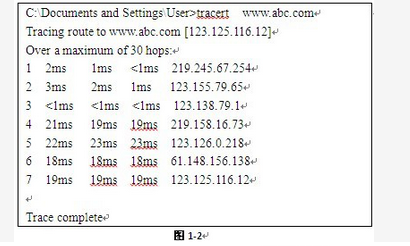

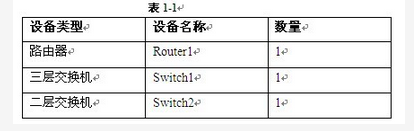

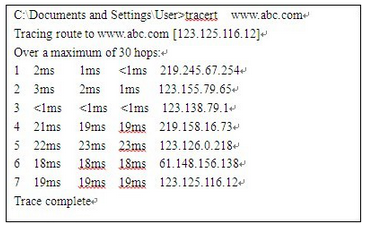

问题 阅读以下说明，回答问题l至问题4，将解答填入答题纸对应的解答栏内。【说明】某单位网络结构如图1-1所示。其中楼B与楼A距离约1500米【问题1】（4分）在该单位综合布线时，实现楼A与楼B之间的干线电缆或光线、配线设备等组成的布线子系统成为  ①  ；实现楼A内楼层1到楼层3连接的配线设备、干线电缆或光线以及跳线等组成的布线子系统称为  ② 。【问题2】（6分）为图1-1中（1）~（3）出选择介质，填写在答题纸的相应位置。备选介质（每种介质限选一次）：超5类UTP   多模光纤   单模光纤【问题3】（6分，每空2分）   从表1-1中为图1-1中（4）~（6）处选择合适设备名称。【问题4】（4分）在host1中运行tracert www.abc.com命令后，显示结果如图1-2所示 。依据图1-2中显示的结果，填写图1-1中（7）、（8）处空缺的IP地址。
选项
答案

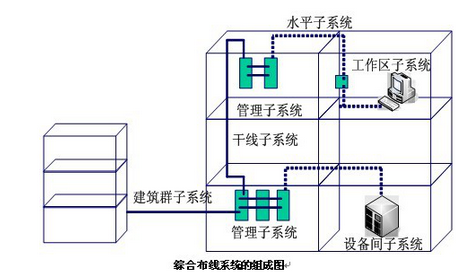

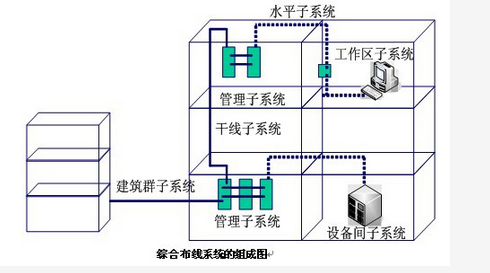

解析 试题答案： 试题一答案（共20分）：【问题1】（4分,每空2分）①建筑群子系统②垂直子系统【问题2】（6分,每空2分）（1）超5类UTP（2）多模光纤（3）单模光纤【问题3】（6分,每空2分）（4）Switch2（5）Switch1（6）Router1【问题4】（4分,每空2分）（7）123.138.79.1（8）123.125.116.12【解析】  试题分析：  【问题1】综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。整个综合布线系统通常由工作区子系统、水平子系统、干线子系统、设备间子系统、管理子系统和建筑群主干子系统6个部分组成。（1）工作区子系统：是连接用户终端设备的子系统，主要包括信息插座、信息插座和设备之间的适配器。通俗地说，就是指电脑和网线接口之间的部分。（2）水平子系统：是连接工作区与主干的子系统，主要包括配线架、配线电缆和信息插座。通俗地说，就是指从楼层弱电井里的配线架到每个房间的网卡接口之间的部分，通常布线是在天花板上，因此与楼层平行。在水平子系统中，使用的是星型拓扑，即将每个网卡接口（信息模块）接回配线架，每个口一根线。（3）管理子系统：管理子系统是对布线电缆进行端接及配置管理的子系统，通常在各个楼层都会设立。通俗地讲，这就是配线间中的设备部分。（4）干线子系统：是用来连接管理间、设备间的子系统。通俗地说，就是将接入层交换机连接到分布层（或核心层）交换机的网络线路，由于其通常是顺着大楼的弱电井而下，是与大楼垂直的，因此也称为垂直子系统。通常来说，干线经常使用光缆，另外高品质的5类/超5类以及6类非屏蔽双绞线也是十分常用的。    （5）设备间子系统：是安装在设备间的子系统，而设备间是指集中安装大型设备的场所。一般来说，大型建筑物都会有一个或多个设备间。通常核心交换机所在的位置就是设备间。它与管理子系统相比，对于物理环境的要求更高。（6）建筑群主干子系统：它是用来连接楼群之间的子系统，包括各种通信传输介质和支持设备，由于在户外，因此又称为户外子系统。通常包括地下管道、直埋沟内、架空三种方式。现在许多新的建筑物，通常都会预先留好地下管道。【问题2】关于介质选型。以下列出了针对传输介质选用和网络设备选型提供一些考题汇总信息，供考生参考：双绞线（5、5e、6类别）： 双绞线的传输距离理论值在100m之类，大于100m的距离不用考虑双绞线介质；多模光纤：符合1000BASE-SX标准，其传输距离在100m-550m之间。单模光纤：符合1000BASE-LX标准，其传输距离在500m以上。    拓扑图中（1）为接入层交换机和主机之间的链路通常用5类或超5类双绞线UTP。（2）为3楼层接入层交换机与2楼层汇聚交换机之间的链路，该段链路处于综合系统中垂直子系统部分，由于距离相距教近，通常用多模光纤即可。（3）为楼栋A与楼栋B之间的链路，由于二者相距1500米，已经超于了双绞线、多模光纤的传输距离，只能用单模光纤介质才能保证数据的正常传输。【问题3】 图中（4）处的设备接入了2楼所有节点，隶属于企业网络的接入层交换机，而接入层交换机通常是由二层交换机（Switch2）来承担的。（5）处的设备汇聚了来自1楼、2楼、3楼的设备，隶属于企业网络的汇聚层交换机，而汇聚交换机通常是有三层或三层以上的交换机来承担，所以（4）处的答案为三层交换机（Switch1）。（6）处的设备连接了互联网上的路由设备，那么此处肯定是互联设备，企业中路由器或防火墙多用于网络互联，故（6）的答案为路由器（Router1）。 【问题4】在host1中运行tracert www.abc.com命令后，显示结果如下图所示。对该图分析，路由跟踪www.abc.com的地址为123.125.116.12，亦即第（8）空答案。而对于tracert命令是作路由跟踪的，该命令的运行结果中，第一条记录为本地的网关地址（219.245.67.254），该地址是拓扑图1-1中三层交换机对于楼层2网络的网关地址。tracert命令的运行结果中，第二条记录是host1到目标地址的第二个路由节点的地址，亦即拓扑图1-1中的路由器设备地址123.155.79.65，该路由器连接了运营商的一台路由器，而该运营商路由器地址对应了tracert命令的运行结果中第三条记录，该记录的地址为123.138.79.1。换言之，空（7）的答案就是123.138.79.1。
