阅读以下应用说明以及用Visual Basic编写的程序代码,将应填入(n)处的

免费题库2022-08-02  50

问题 阅读以下应用说明以及用Visual Basic编写的程序代码,将应填入(n)处的字句写在答题纸的对应栏内。【应用说明】某应用程序用于监测某种设备的工作温度(20~200度),其运行窗口中,包括一个温度计(矩形形状shpMeter)以及其中指示当前设备温度的水银柱(矩形形状shpT),文字标签标记了温度刻度;另有一个图片框picCurve,用于动态描述检测到的温度曲线(用户见到的曲线与水银柱等高变化);命令按钮“开始检测”(cmdStart)用于启动温度检测,命令按钮“暂停检测”(cmdStop)用于暂停检测。    矩形形状shpT(水银柱)属性visible初始设置为不可见,属性Filltype设置为solid(实心),FillColor设置为红色;图片框picCurve的属性AutoRedraw设置为True;再创建一个定时器TimT,属性Enabled初始设置为False(不起作用),属性Interval(定时间隔)设置为500毫秒。    为模拟设备温度的检测,程序中利用了(0,1)之间均匀分布的伪随机数获得[20,200]之间的随机温度T。为了便于在图片框picCurve中绘制曲线,程序中对该图片框建立了坐标系统,左上角为原点(0, 0),水平向右方向为X轴,垂直向下方向为Y轴,右下角坐标为(50, 180)。为了便于观察记录的温度值,图片框中从上到下创建了5条水平线Ls(i),i=0,1, …4,并在程序中按等间隔排列进行位置设置。程序中每隔半秒算出曲线点(x, y),其中x=0, 1, 2,…,再用直线段连接各相邻曲线点形成温度曲线。【Visual Basic程序代码】Dim  (1)  As Integer    ‘声明全局变量Private Sub CmdStart Click()  TimT. Enabled = True  ShpT. Visible = TrueEnd SubPrivate Sub CmdStop__Click()    TimT. Enabled=FalseEnd SubPrivate Sub Form_Load()    Dim i,H As Integer    PicCurve.Scale (0,0)一(50,180) ‘设置图片框坐标系:左上角一右下角    H = 30    ‘H等于图片框高度的六分之一    For i = 0 To 4 ‘设置5条水平线Ls(i)的位置  Ls(i).Xl=0    ‘Ls(i)起点横坐标  Ls(i).Y1=H* (2)  ‘Ls(i)起点纵坐标  Ls(i).X2=50  ‘Ls(i)终点横坐标  Ls(i).Y2=Ls(i).Y1    ‘Ls(i)终点纵坐标  Ls(i).BorderColor=&HC0C0C0  ‘设置水平线颜色    Next i    x=0  ‘设置曲线坐标初值End SubPrivate Sub timT Timer()  Dim T, H As Integer    ‘T为即时温度,H为图片框中温度点显示高度    T=Int(Rnd*181)+20   ‘模拟随机产生设备温度(20-200度)按当前温度显示水银柱  H=ShpMeter.Height*  (3)    ‘算出水银柱的高度  ShpT. Top=  (4)   - H   ‘设置水银柱顶部位置  ShpT. Height=H    ‘设置水银柱的高度绘制温度曲线  y=   (5)      ‘算出曲线上当前点的纵坐标    If x=51 Then  ‘当超出图片框时  PicCurve. Cls   ‘清除图片框内以前画的曲线  x = 0    ‘设置重画曲线的初值    ElseIf x > 0 Then    ‘除左边点外  PicCurve. Line(x-1, Lasty)-(x, y),vbRed 由前1点到当前点画红色线段    End If    x = x + 1    ‘准备下一点坐标  Lasty = y    ‘保存当前坐标供下次使用End Sub

选项

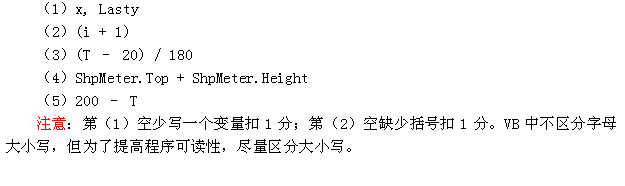

答案

解析
