问题 UML 中，图聚集了相关的事物，（   ）图描述了一个用例或操作的执行过程中以时间顺序组织的对象之间的交互活动，属于动态视图；最常见的（   ）图展现了一组对象、接口、协作及其之间的关系，属于静态视图。A.类B.对象C.组件D.包
选项 A.类
B.对象
C.组件
D.包
答案 A

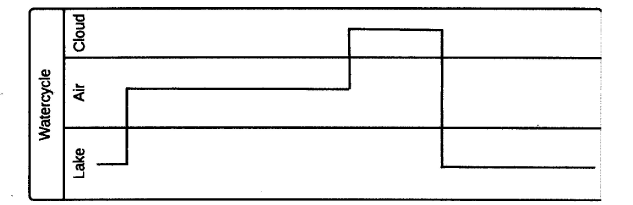

解析 本题考查统一建模语言 (UML) 的基本知识。UML2.0 中提供了 13 种图形，一部分图给出了系统的动态视图，一部分图则给出系 统的静态视图。活动图展现了在系统内从一个活动到另一个活动的流程，专注于系统的动态视图， 它对于系统的功能建模特别重要，并强调对象间的控制流程，是状态图的一种特殊情况。 通信图强调收发消息的对象之间的结构组织，强调参加交互的对象的组织。序列图是场景的图形化表示，描述了以时间顺序组织的对象之间的交互活动，对用例中的场景可以 采用序列图进行描述。定时图或时序图，是 UML2.0 中新增的、特别适合实时和嵌入式 系统建模的交互图，它关注沿着线性时间轴、生命线内部和生命线之间的条件改变，描述对象状态随着时间改变的情况，很像示波器，如下图所示，适合分析周期和非周期性任务。类图展现了一组对象、接口、协作及其之间的关系，属于静态视图；对象图展现了 某一时刻一组对象以及它们之间的关系，描述了在类图中所建立的事物的实例的静态快 照:组件图/构件图展现了一组构件之间的组织和依赖，专注于系统的静态实现视图，它 与类图相关，通常把构件映射为一个或多个类、接口或协作:包图是用于把模型本身组 织成层次结构的通用机制，不能执行，展现由模型本身分解而成的组织单元以及其间的 依赖关系。
