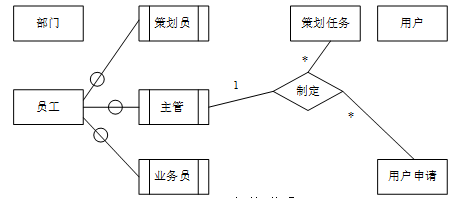

问题 M 公司为了便于开展和管理各项业务活动，提高公司的知名度和影响力，拟构建一个基于网络的会议策划系统。【需求分析结果】该系统的部分功能及初步需求分析的结果如下：（1）M 公司旗下有业务部、策划部和其他部门。部门信息包括部门号、部门名、主管、联系电话和邮箱号。每个部门只有一名主管，只负责管理本部门的工作，且主管参照员工关系的员工号；一个部门有多名员工，每名员工属于且仅属于一个部门。（2）员工信息包括员工号、姓名、职位、联系方式和薪资。职位包括主管、业务员、策划员等。业务员负责受理用户申请，设置受理标志。一名业务员可以受理多个用户申请， 但一个用户申请只能由一名业务员受理。（3）用户信息包括用户号、用户名、银行账号、电话、联系地址。用户号唯一标识用户信息中的每一个元组。（4）用户申请信息包括申请号、用户号、会议日期、天数、参会人数、地点、预算费用和受理标志。申请号唯一标识用户申请信息中的每一个元组，且一个用户可以提交多个申请，但一个用户申请只对应一个用户号。（5）策划部主管为已受理的用户申请制定会议策划任务。策划任务包括申请号、任务明细和要求完成时间。申请号唯一标识策划任务的每一个元组。一个策划任务只对应一个已受理的用户申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行多项策划任务。【概念模型设计】图1-1 实体联系图【关系模式设计】部门（部门号，部门名，部门主管，联系电话，邮箱号）员工（员工号，姓名， (a)，联系方式，薪资）用户（用户名， (b)，电话，联系地址）用户申请（申请号，用户号，会议日期，天数，参会人数，地点，受理标志，(c)）策划任务（申请号，任务明细， (d)）执行（申请号，策划员，实际完成时间，用户评价） 【问题1】（5分）根据问题描述，补充五个联系，完善图 1-1 的实体联系图。联系名可用联系 1、联系2、 联系 3、联系4 和联系 5 表示，联系的类型为1：1、 1：n和 m：n(或 1：1、1：*和*：*)。【问题2】（4分）根据题意，将关系模式中的空(a)-(d)补充完整，并填入答题纸对应的位置上。【问题3】（4分）给出“用户申请”和“策划任务”关系模式的主键和外键。【问题4】（2分）请问“执行”关系模式的主键为全码的说法正确吗？为什么？
选项
答案
解析 【问题1】
根据“一个部门有多名员工，每名员工属于仅且属于一个部门”得知，缺少部门与员工的联系，联系类型为1：*；根据“一名业务员可以受理多个用户申请，但一个用户申请只能由一名业务员受理”得知，缺少业务员和用户申请的联系，联系类型为1：*；根据“一个用户可以提交多个申请，但一个用户申请只对应一个用户号”得知，用户和用户申请缺少联系，联系类型为1：*；根据“每个部门只有一名主管，只负责管理本部门的工作”得知，部门和主管缺少联系，联系类型为1：1；根据“一个策划任务由多名策划员参与执行，且一名策划员可以参与执行多项策划任务”得知，策划员和策划任务缺少联系，联系类型为*：*。
【问题2】
（a）根据题中员工关键模式信息及结合员工和部门的联系，可知员工关系模式中缺少（部门号，职位）属性；
（b）根据题中用户关系模式信息分析可知，用户关系模式中缺少（用户号，和银行账号）属性；
（c）根据题中用户申请关系模式信息及结合用户申请和业务员的联系，可知用户申请关系模式中缺少（员工号，预算费用）属性；
（d）根据题中策划任务关系模式信息，以及主管跟策划任务有一对多的联系，可知策划任务关系模式中缺少（员工号，要求完成时间）属性。
【问题3】
由题中“申请号唯一标识用户申请信息中的每一个元组”可知用户申请关系模式中的主键为申请号；用户号为用户信息关系模式的主键，业务员号是业务员关系模式的主键，即这两个是用户申请关系模式的外键；
由题中“申请号唯一标识策划任务的每一个元组”可知策划任务关系模式中的主键为申请号；
主管参照员工关系的员工号，即员工号是策划任务关系模式的外键。
【问题4】
全码，即所有属性当作一个码；若关系中只有一个候选码，且这个候选码中包含全部属性，则该候选码为全码；题中“执行”关系模式中，一个策划任务由多名策划员参与执行，一名策划员可以参与执行多项策划任务，“执行”关系模式的主键即为（申请号，策划员）不是全码。
