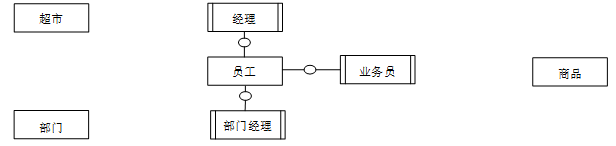

问题 某集团公司在全国不同城市拥有多个大型超市，为了有效管理各个超市的业务工作，需要构建一个超市信息管理系统。【需求分析结果】（1）超市信息包括：超市名称、地址、经理和电话，其中超市名称唯一确定超市关系的每一个元组。每个超市只有一名经理。（2）超市设有计划部、财务部、销售部等多个部门，每个部门只有一名部门经理，有多名员工，每个员工只属于一个部门。部门信息包括：超市名称、部门名称、部门经理和联系电话。超市名称、部门名称唯一确定部门关系的每一个元组。（3）员工信息包括：员工号、姓名、超市名称、部门名称、职位、联系方式和工资。其中，职位信息包括：经理、部门经理、业务员等。员工号唯一确定员工关系的每一个元组。（4）商品信息包括：商品号、商品名称、型号、单价和数量。商品号唯一确定商品关系的每一个元组。一名业务员可以负责超市内多种商品的配给，一种商品可以由多名业务员配给。【概念模型设计】根据需求分析阶段收集的信息，设计的实体联系图和关系模式（不完整）如下：图1-1 实体联系图【关系模式设计】超市（超市名称，经理，地址，电话）部门（ （a） ，部门经理，联系电话）员工（ （b） ，姓名，联系方式，职位，工资）商品（商品号，商品名称，型号，单价，数量）配给（ （c） ，配给时间，配给数量，业务员）【问题1】（4分）根据问题描述，补充四个联系，完善图1-1的实体联系图。联系名可用联系1、联系2、联系3和联系4代替，联系的类型分为1：1、1：n和m：n（或1：1、1：*和*：*）。【问题2】（7分）（1）根据实体联系图，将关系模式中的空(a)～(c)补充完整；（2）给出部门和配给关系模式的主键和外键。【问题3】（4分）（1）超市关系的地址可以进一步分为邮编、省、市、街道，那么该属性是属于简单属性还是复合属性？请用100字以内文字说明。（2）假设超市需要增设一个经理的职位，那么超市与经理之间的联系类型应修改为 （d） ，超市关系应修改为 （e） 。
选项
答案

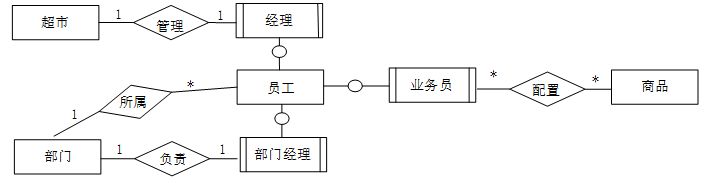

解析 【问题1】联系名称可不做要求，但不能出现重名。【问题2】（1）（a）超市名称，部门名称（b）员工号，超市名称，部门名称（c）商品号（2）部门关系模式的主键：超市名称，部门名称外键：部门经理配给关系模式的主键：商品号，配给时间，业务员外键：商品号，业务员【问题3】（1）该属性属于复合属性，因为简单属性是原子的、不可再分的。（2）（d）1：n （e）超市名称，经理，电话
