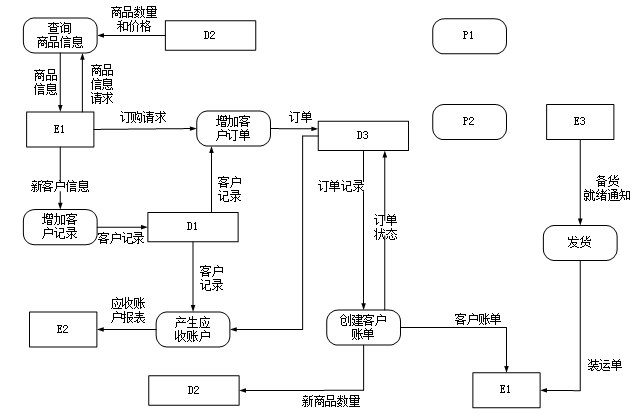

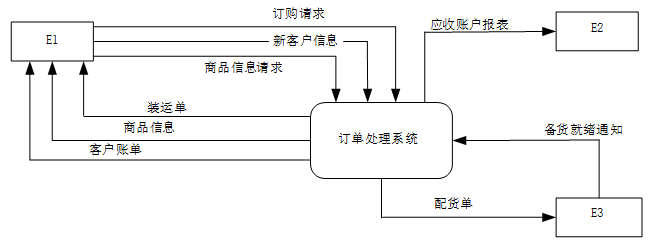

问题 某时装邮购提供商拟开发订单处理系统，用于处理客户通过电话、传真、邮件或Web站点所下订单。其主要功能如下：（1）增加客户记录。将新客户信息添加到客户文件，并分配一个客户号以备后续使用。（2）查询商品信息。接收客户提交的商品信息请求，从商品文件中查询商品的价格和可订购数量等商品信息，返回给客户。（3）增加订单记录。根据客户的订购请求及该客户记录的相关信息，产生订单并添加到订单文件中。（4）产生配货单。根据订单记录产生配货单，并将配货单发送给仓库进行备货；备好货后，发送备货就绪通知。如果现货不足，则需向供应商订货。（5）准备发货单。从订单文件中获取订单记录，从客户文件中获取客户记录，并产生发货单。（6）发货。当收到仓库发送的备货就绪通知后，根据发货单给客户发货；产生装运单并发送给客户。（7）创建客户账单。根据订单文件中的订单记录和客户文件中的客户记录，产生并发送客户账单，同时更新商品文件中的商品数量和订单文件中的订单状态。（8）产生应收账户。根据客户记录和订单文件中的订单信息，产生并发送给财务部门应收账户报表。现采用结构化方法对订单处理系统进行分析与设计，获得如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。图1-1 顶层数据流图图1-2 0层数据流图【问题1】（3分）使用说明中的词语，给出图1-1中的实体E1～E3的名称。【问题2】（3分）使用说明中的词语，给出图1-2中的数据存储D1～D3的名称。【问题3】（9分）（1）给出图1-2中处理（加工）P1和P2的名称及其相应的输入输出流。（2）除加工P1和P2的输入输出流外，图1-2还缺失了1条数据流，请给出其起点和终点。注：名称使用说明中的词汇，起点和终点均使用图1-2中的符号或词汇。
选项
答案

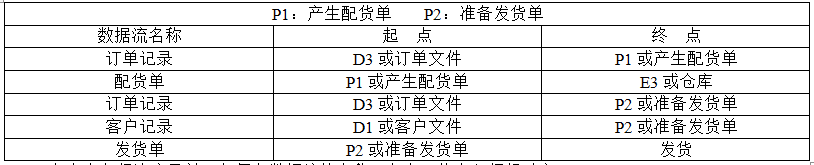

解析 【问题1】E1：客户 E2：财务部门 E3：仓库【问题2】D1：客户文件 D2：商品文件 D3：订单文件【问题3】（1）处理（加工）名称，数据流：上表中各行次序无关，但每条数据流的名称、起点、终点必须相对应。P1和P2可互换，即P1为“准备发货单”、P2为“产生配货单”。（2）缺少的数据流：
