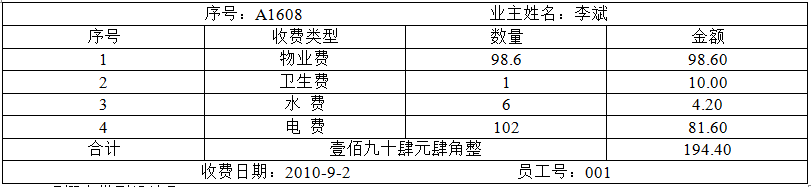

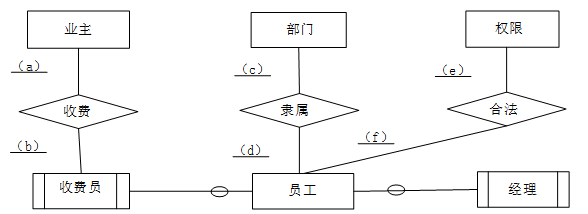

问题 某公司拟开发一套小区物业收费管理系统。初步的需求分析结果如下：（1）业主信息主要包括：业主编号、姓名、房号、房屋面积、工作单位、联系电话等。房号可唯一标识一条业主信息，且一个房号仅对应一套房屋；一个业主可以有一套或多套的房屋。（2）部门信息主要包括：部门号、部门名称、部门负责人、部门电话等。一个员工只能属于一个部门，一个部门只有一位负责人。（3）员工信息主要包括：员工号、姓名、出生年月、性别、住址、联系电话、所在部门号、职务和密码等。根据职务不同，员工可以有不同的权限：职务为“经理”的员工具有更改（添加、删除和修改）员工表中本部门员工信息的操作权限；职务为“收费”的员工只具有收费的操作权限。（4）收费信息包括：房号、业主编号、收费日期、收费类型、数量、收费金额、员工号等。收费类型包括物业费、卫生费、水费和电费，并按月收取，收费标准如表2-1所示。其中：物业费=房屋面积（平方米）×每平方米单价，卫生费=套房数量（套）×每套房单价，水费-用水数量（吨）×每吨水单价，电费=用电数量（度）×每度电单价表2-1 收费标准（5）收费完毕应为业主生成收费单，收费单示例如表2-2所示。表2-2 收费单示例【概念模型设计】根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。图2-1中收费员和经理是员工的子实体。图2-1 实体联系图【逻辑结构设计】根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：业主（ （1） ，姓名，房屋面积，工作单位，联系电话）员工（ （2） ，姓名，出生年月，性别，住址，联系电话，职务，密码）部门（ （3） ，部门名称，部门电话）权限（职务，操作权限）收费标准（ （4） ）收费信息（ （5） ，收费类型，收费金额，员工号）【问题1】（8分）根据图2-1，将逻辑结构设计阶段生成的关系模式中的空（1）～（5）补充完整，然后给出各关系模式的主键和外键。【问题2】（5分）填写图2-1中（a）～（f）处联系的类型（注：一方用1表示，多方用m或n或*表示），并补充完整图2-1中的实体、联系和联系的类型。【问题3】（2分）业主关系属于第几范式？请说明存在的问题。
选项
答案
解析 【问题1】（1）业主编号，房号主键：房号 外键：无（2）员工号，所在部门号主键：员工号 外键：所在部门号（3）部门号，部门负责人主键：部门号 外键：部门负责人（4）收费类型，单位，单价主键：收费类型 外键：无（5）房号，业主编号，收费日期，数量主键：房号，业主编号，收费日期 外键：房号，员工号【问题2】（a）n，或m，或*（b）n，或m，或*（c）1（d）n，或m，或*（e）1（f）n，或m，或*图2-1 补充完整的实体联系图【问题3】业主关系属于第2范式。问题是当某业主有多套住房时，属性“业主编号，姓名，房屋面积，工作单位，联系电话”等信息在业主关系表中重复存储，存在数据冗余。
