某图书管理系统的主要功能是图书管理和信息查询。对于初次借书的读者,系统自动生成读

admin2022-08-02  47

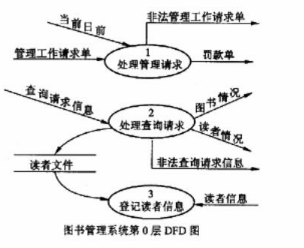

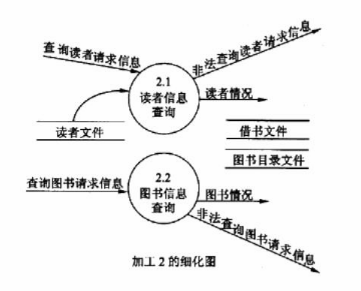

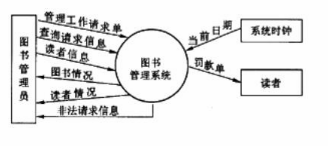

问题 某图书管理系统的主要功能是图书管理和信息查询。对于初次借书的读者,系统自动生成读者号,并与读者基本信息(姓名、单位、地址等)一起写入读者文件。系统的图书管理功能分为四个方面:购入新书、读者借书、读者还书以及图书注销。1.购入新书时需要为该书编制入库单。入库单内容包括图书分类目录号、书名、作者、价格、数量和购书日期,将这些信息写入图书目录文件并修改文件中的库存总量 (表示到目前为止,购入此种图书的数量)。2.读者借书时需填写借书单。借书单内容包括读者号和所借图书分类目录号。系统首先检查该读者号是否有效,若无效,则拒绝借书;若有效,则进一步检查该读者已借图书是否超过最大限制数(假设每位读者能同时借阅的书不超过5本),若已达到最大限制数,则拒绝借书;否则允许借书,同时将图书分类目录号、读者号和借阅日期等信息写入借书文件中。3.读者还书时需填写还书单。系统根据读者号和图书分类目录号,从借书文件中读出与该图书相关的借阅记录,标明还书日期,再写回到借书文件中,若图书逾期,则处以相应的罚款。4.注销图书时,需填写注销单并修改图书目录文件中的库存总量。系统的信息查询功能主要包括读者信息查询和图书信息查询。其中读者信息查询可得到读者的基本信息以及读者借阅图书的情况:图书信息查询可得到图书基本信息和图书的借出情况。[数据流图1-1][数据流图1-2][数据流图1-3]1、[问题1]数据流图1-2中有两条数据流是错误的,请指出这两条数据流的起点和终点。2、[问题2]数据流图1-3中缺少三条数据流,请指出这三条数据流的起点和终点。3、[问题3]根据系统功能和数据流图填充下列数据字典条目中的(1)和(2):查询请求信息=[查询读者请求信息|查询图书请求信息]读者情况=读者号+姓名+所在单位+{借书情况}管理工作请求单=(1)入库单=(2)

选项

答案

解析 1、[问题1]起点:读者文件 终点:登记读者信息或3起点:处理查询请求 或 2终点:读者文件2、[问题2]起点:图书目录文件终点:图书信息查询或2.2起点:借书文件终点:读者信息查询或2.1起点:借书文件 终点:图书信息查询或2.23、[问题3](1)[入库单|借书单|还书单|注销单](2)分类目录号+书名+作者+价格+数量+购书日期
1、[解析] 试题一本题考查的是数据流图方面的基础知识。对这种类型问题求解的关键是要仔细阅读题目,注意解题技巧,从一些常规的入口作为突破口,即利用分层数据流图的数据流的平衡原则(即父图和子图(加工图)的一致性)来解题。子图是从其父图中某一部分内部的细节图(加工图),输入/输出数据流应该保持一致。子图也是如此,在上一级中有几个数据流,他的子图也一定有同样的数据流。而且它们的输送方向是一致的(也就是说原图有3条进的和2条出的数据流,子图同样也是)。[问题1]比较数据流图1-1和数据流图1-2可以得到,图书管理系统的所有输入流和输出流都是正确的,所以可以初步判断是图1-2中从加工2到读者文件的数据流和从读者文件到加工3的数据流是错误的。再分析题目说明;“对于初次借书的读者,系统自动生成读者号,并与读者基本信息(姓名、单位、地址等)一起写入读者文件”,此段说明表示加工3应该向读者文件中写入数据,从“系统首先检查该读者号是否有效,若无效,则拒绝借书”可以得出加工2从读者文件中读取数据。另外,从数据流图1-3可以看出数据流图是从读者文件到读者查询加工。所以错误的数据流是加工2到读者文件和从读者文件到加工3。2、[解析] 读者信息查询可得到读者的基本信息以及读者借阅图书的情况;图书信息查询可得到图书基本信息和图书的借出情况。读者基本信息存储在读者文件中,而读者借阅图书的信息存储在借书文件中,图书的基本信息存储在图书目录文件中,而图书借阅情况则需要通过借书文件获得。所以,应该有从借书文件到加工2.1和加工2.2,以及从图书目录文件到加工2.2三条数据流。3、[解析] 根据题目说明,管理工作主要分为购入新书、读者借书、读者还书以及图书注销,而每一项管理工作都需要填写相应的单据,所以管理工作请求单=[入库单|借书单|还书单 |注销单]。入库单的内容包括图书分类目录号、书名、作者、价格、数量和购书日期,因此,入库单=图书分类目录号+书名+作者+价格+数量+购书日期。
