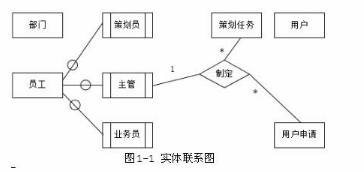

M公司为了便于开展和管理各项业务活动,提高公司的知名度和影响力,拟构建一个基于网络的会议策划系统。【需求分析结果】该系统的部分功能及初步需求分析的结果如下:(1)M公司旗下有业务部、策划部和其他部门。部门信息包括部门号、部门名、主管、联系电话和邮箱号。每个部门只有一名主管,只负责管理本部门的工作,且主管参照员工关系的员工号;一个部门有多名员工,每名员工属于且仅属于一个部门。(2) 员工信息包括员工号、姓名、职位、联系方式和薪资。职位包括主管、业务员、 策划员等。业务员负责受理用户申请,设置受理标志。一名业务员可以受理多个用户申请, 但一个用户申请只能由一名业务员受理。(3) 用户信息包括用户号、用户名、银行账号、电话、联系地址。用户号唯一标识用户信息中的每一个元组。(4) 用户申请信息包括申请号、用户号、会议日期、天数、参会人数、地点、预算费用和受理标志。申请号唯一标识用户申请信息中的每一个元组,且一个用户可以提交多个申请,但一个用户申请只对应一个用户号。(5) 策划部主管为己受理的用户申请制定会议策划任务。策划任务包括申请号、任务明细和要求完成时间。申请号唯一标识策划任务的每一个元组。一个策划任务只对应一个己受理的用户申请,但一个策划任务可由多名策划员参与执行,且一名策划员可以参与执行多项策划任务。【概念模型设计】
【关系模式设计】部门 (部门号,部门名,部门主管,联系电话,邮箱号)员工 (员工号,姓名, (a),联系方式,薪资)用户 (用户名, (b),电话,联系地址)用户申请 (申请号,用户号,会议日期,天数,参会人数,地点,受理标志,(c) )策划任务 (申请号,任务明细, (d))执行 (申请号,策划员,实际完成时间,用户评价) 问题:1.1 (5分)根据问题描述,补充五个联系,完善图1-1的实体联系图。联系名可用联系1、联系2、 联系3、联系4和联系5表示,联系的类型为1:1、 1:n和 m:n(或 1:1、1:*和*:*)。 问题:1.2 (4分)根据题意,将关系模式中的空(a)-(d)补充完整,并填入答题纸对应的位置上。 问题:1.3 (4分)给出“用户申请”和“策划任务”关系模式的主键和外键。 问题:1.4 (2分)请问“执行”关系模式的主键为全码的说法正确吗?为什么?
选项
答案
解析
问题1.1、(部门和员工)1:* (业务员和用户申请)1:* (用户和用户申请)1:*(策划任务和用户申请)1:1 (策划员和策划任务)*:*
问题1.2、(a)部门号,职位 (b)用户号,银行账号(c)员工号,预算费用 (d)要求完成时间
问题1.3、(用户申请)主键:申请号;外键:用户号(策划任务)主键:申请号;外键:申请号
问题1.4、说法不对,“执行”关系模式的主键是(申请号,策划员),不是全码。
问题1.1【解析】根据“一个部门有多名员工,每名员工属于仅且属于一个部门”得知,缺少部门与员工的联系,联系类型为1:*;根据“一名业务员可以受理多个用户申请,但一个用户申请只能由一名业务员受理”得知,缺少业务员和用户申请的联系,联系类型为1:*;根据“一个用户可以提交多个申请,但一个用户申请只对应一个用户号”得知,用户和用户申请缺少联系,联系类型为1:* 根据“一个策划任务只对应一个已受理的用户申请”得知,策划任务和用户申请缺少联系,联系类型为1:1;根据“一个策划任务由多名策划员参与执行,且一名策划员可以参与执行多项策划任务”得知,策划员和策划任务缺少联系,联系类型为*:*。
问题1.2【解析】(a)根据题中员工关键模式信息及结合员工和部门的联系,可知员工关系模式中缺少(部门号,职位)属性;(b)根据题中用户关系模式信息分析可知,用户关系模式中缺少(用户号,银行账号)属性;(c)根据题中用户申请关系模式信息及结合用户申请和业务员的联系,可知用户申请关系模式中缺少(员工号,预算费用)属性;(d)根据题中策划任务关系模式信息,可知策划任务关系模式中缺少(要求完成时间)属性。
问题1.3【解析】由题中“申请号唯一标识用户申请信息中的每一个元组”可知用户申请关系模式中的主键为申请号;用户号为用户信息关系模式的主键,即是用户申请关系模式的外键;由题中“申请号唯一标识策划任务的每一个元组”可知策划任务关系模式中的主键为中请号;申请号为用户申请关系模式的主键,即是策划任务关系模式的外键。
问题1.4【解析】全码,即所有属性当作一个码;若关系中只有一个候选码,且这个候选码中包含全部属性,则该候选码为全码;题中“执行”关系模式中,一个策划任务由多名策划员参与执行,一名策划员可以参与执行多项策划任务,“执行”关系模式的主键即为(申请号,策划员)不是全码。
