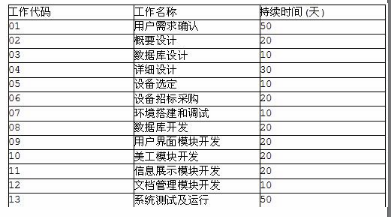

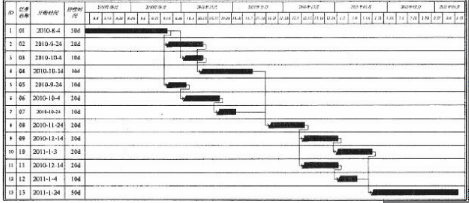

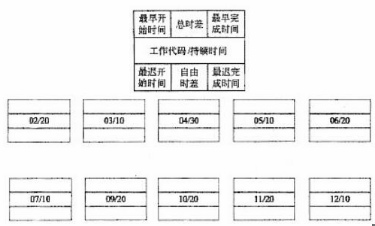

问题 某公司商务网站建设项目的各工作代码及名称如下表所示。以各任务最早开始时间为起点，得到该项目计划的甘特图如下(每月按照30天计算)。24、项目工作节点的网络图例和部分节点图如下所示。请根据甘特图在答题纸上画出各任务间关系的箭线图。25、下图是工作代码为01和13的工作任务节点的完整信息。请根据上图和甘特图计算部分节点最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差和自由时差，并将这些节点信息在答题纸上填写完整。
选项
答案

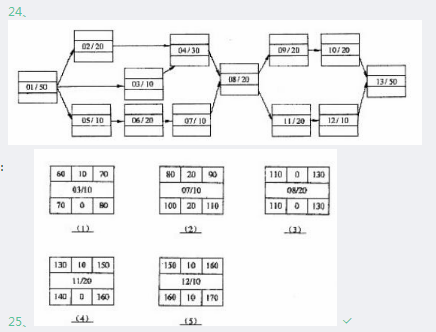

解析 24、本问题考查甘特图和网络图的基本应用。甘特图(Gantt chart)是在20世纪初由亨利·甘特开发的。它基本上是一种线条图，横轴表示时间，纵轴表示要安排的活动，线条表示在整个期间上计划的或实际的活动完成情况。甘特图直观地表明任务计划在什么时候进行。网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的一种图示方式。在网络图中通过加注工作的持续时间、最早开始时间以及各类时差等，以便形成网络计划。网络图中的每一个节点表示一项工作，节点可以用圆圈或矩形表示。节点所表示的工作名称、持续时间和工作代号等可以标注在节点内。网络图中的箭线表示紧邻工作之间的逻辑关系，既不占用时间，也不消耗资源。箭线应画成水平直线、折线或斜线。箭线水平投影的方向应自左向右，表示工作的行进方向。工作之间的逻辑关系包括工艺关系和组织关系，在网络图中均表现为工作之间的先后顺序。本题的网络图见参考答案。25、本问题考查根据甘特图判断网络计划时间参数的方法。网络计划时间参数的计算应在确定各项工作的持续时间之后进行。(1)网络计划中各项工作的最早开始时间和最早完成时间的计算应从网络计划的起点节点开始，顺着箭线方向依次逐项计算，最早开始时间和最早完成时间计算方法为：①网络计划的起点节点的最早开始时间为零。②工作的最早完成时间等于该工作的最早开始时间加上其持续时间。③工作的最早开始时间等于该工作的各个紧前工作的最早完成时间的最大值。(2)网络计划中各项工作的最迟开始时间和最迟完成时间的计算应以项目规定或计算的工期为基准，从网络计划的终点节点出发，沿着箭线的逆方向依次逐项计算。最迟开始时间和最迟完成时间计算方法为：①某工作的总时差应从网络计划的终点节点开始，逆着箭线方向依次逐项计算。其他工作的总时差等于该工作的各个紧后工作的总时差加该工作与其紧后工作之间的时间间隔之和的最小值。②某工作的最迟开始时间等于该工作的最早开始时间加上其总时差之和。③某工作的最迟完成时间等于该工作的最早完成时间加上其总时差之和。(3)计算工作的总时差：工作的总时差等于该工作最迟完成时间与最早完成时间之差，或该工作最迟开始时间与最早开始时间之差。(4)计算工作的自由时差：工作自由时差的计算应按以下两种情况分别考虑：①对于有紧后工作的工作，其自由时差等于本工作的紧后工作的最早开始时间减去本工作最早完成时间所得之差的最小值。②对于无紧后工作的工作，也就是以网络计划终点节点为完成节点的工作，其自由时差等于计划工期与本工作最早完成时间之差。需要指出的是，对于网络计划中以终点节点为完成节点的工作，其自由时差与总时差相等。此外，由于工作的自由时差是其总时差的构成部分，所以，当工作的总时差为零时，其自由时差必然为零，可不必进行专门计算。因此，按照本题给定的各项任务持续时间，以及工作代码为01和13的工作任务节点的完整信息，从甘特图中所示各项工作的起始时间，可以计算出部分节点最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差和自由时差。
