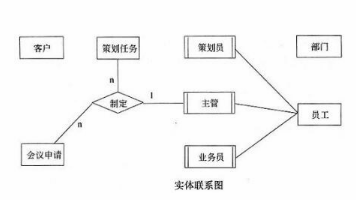

问题 某会议策划公司为了方便客户，便于开展和管理各项业务活动，需要构建一个基于网络的会议预定系统。[需求分析]1．会议策划公司设有受理部、策划部和其他部门。部门信息包括部门号、部门名称、部门主管、电话和邮箱号。每个部门有多名员工处理部门的日常事务，每名员工只能在一个部门工作。每个部门有一名主管负责管理本部门的事务和人员。2．员工信息包括员工号、姓名、部门号、职位、联系方式和工资；其中，职位包括主管、业务员、策划员等。业务员负责受理会议申请。若申请符合公司规定，则置受理标志并填写业务员的员工号。策划部主管为已受理的会议申请制定策划任务，包括策划内容、参与人数、要求完成时间等。一个已受理的会议申请对应一个策划任务，一个策划任务只对应一个已受理的会议申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与多项策划任务。3．客户信息包括客户号、单位名称、通信地址、所属省份、联系人、联系电话、银行账号。其中，一个客户号唯一标识一个客户。一个客户可以提交多个会议申请，但一个会议申请对应唯一的一个客户号。4．会议申请信息包括申请号、开会日期、会议地点、持续天数、会议人数、预算费用、会议类型、酒店要求、会议室要求、客房类型、客房数、联系人、联系方式、受理标志和业务员的员工号等。客房类型有豪华套房、普通套房、标准间、三人间等，且申请号和客房类型决定客房数。[概念模型设计]根据需求阶段收集的信息，设计的实体联系图和关系模式(不完整)如下：[关系模式设计]部门(部门号，部门名称，主管，电话，邮箱号)员工(员工号，姓名， ?(a) ?，联系方式，工资)客户(客户号，单位名称，通信地址，所属省份，联系人，联系电话，银行账号)会议申请( ?(b) ?，开会日期，会议地点，持续天数，会议人数，预算费用，会议类型，酒店要求，会议室要求，客房数，联系人，联系方式，受理标志，员工号)策划任务( ?(c) ?，策划内容，参与人数，要求完成时间)执行策划( ?(d) ?，实际完成时间)5、根据问题描述，补充五个联系、联系的类型，完善图的实体联系图。6、根据实体联系图，将关系模式中的空(a)～(d)补充完整(1个空缺处可能有多个数据项)。对会议申请、策划任务和执行策划关系模式，用下划线和#分别指出各关系模式的主键和外键。7、请说明关系模式“会议申请”存在的问题及解决方案。
选项
答案

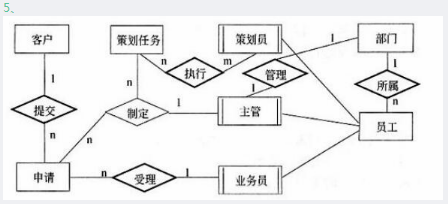

解析 6、(a)部门号，职位(b)申请号，客房类型，客户号(c)申请号，员工号(d)申请号，员工号关系模式为：会议申请(申请号，客户类型，客户号#}，开会日期，会议地点，持续天数，会议人数，预算费用，会议类型，酒店要求，会议室要求，客房数，联系人，联系方式，受理标志，员工号#)策划任务(申请号#，员工号#，策划内容，参与人数，要求完成时间)执行策划(申请号#，员工号#，实际完成时间)7、会议申请存在数据冗余及数据修改的不一致性问题，应该将关系模式分解为如下两个模式：会议申请1(申请号，客户号，开会日期，会议地点，持续天数，会议人数，预算费用，会议类型，酒店要求，会议室要求，联系人，联系方式，受理标志，员工号)会议申请2(申请号，客房类型，客房数)。 5、本题考查数据库设计方面的应用知识。根据题意，一个客户可以提交多个会议申请，但一个会议申请对应唯一的一个客户号，故应在客户和会议申请之间增加一个1:n的“提交”联系；由于业务员负责受理会议申请，若申请符合公司规定则置受理标志并填写业务员的员工号，因此业务员和会议申请之间有一个1:n的“受理”联系；由于一个已受理的会议申请对应一个策划任务，一个策划任务只对应一个已受理的会议申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与多项策划任务，因此策划任务和策划员之间有一个n:m的“执行”联系；由于每个部门有多名员工处理部门的日常事务，每名员工只能在一个部门工作，因此部门和员工之间有一个1:n的“所属”联系；又由于每个部门有一名主管负责管理本部门的事务和人员，而该主管也是一名员工，因此主管和部门之间有一个1:1的“管理”联系。根据上述分析，完善图所示的实体联系图可参见参考答案。6、根据题意，在员工关系模式中，部门与员工之间是一个1:n的联系，需要将1端(即部门)的码“部门号”并入员工关系；又因为每个员工担任相应职位，故员工关系模式欢迎添加“职位”属性；可见，空(a)应填写“部门号，职位”。在会议申请关系模式中，由于申请号、客房类型、客户号为主键，故空(b)应填写“申请号，客房类型，客户号”；在策划任务关系模式中，申请号、员工号为主键，故空(c)应填写“申请号，客户号”；由于一个策划任务可由多名策划员参与执行，且一名策划员可以参与多项策划任务，故在执行策划关系模式中，执行策划又由于一个业务员可以安排多个托运申请，申请号、员工号为主键，故空(d)应填写“申请号，客户号”。会议申请关系模式的主键为“申请号，客房类型”，因为，申请号、客房类型能唯一标识该关系模式的每一个元组。会议申请关系模式的外键为客户号及员工号，因为，客户号及员工号分别为客户及员工关系模式的主键，故为该关系模式的外键。策划任务关系模式的主键为申请号，因为，申请号能唯一标识该关系模式的每一个元组，故申请号为该关系模式的主键。策划任务关系模式的外键为员工号，因为，员工号为员工关系模式的主键，故为该关系模式的外键。执行策划关系模式的主键为“申请号，员工号”，因为，申请号及员工号能唯一标识该关系模式的每一个元组，故“申请号，员工号”为该关系模式的主键。执行策划关系模式的外键为申请号及员工号，因为，申请号和员工号分别为会议申请和员工关系模式的主键，故为该关系模式的外键。7、关系模式“会议申请”存在数据冗余及数据修改的不一致性问题，应该将关系模式分解，分解后的关系模式参见参考答案。
