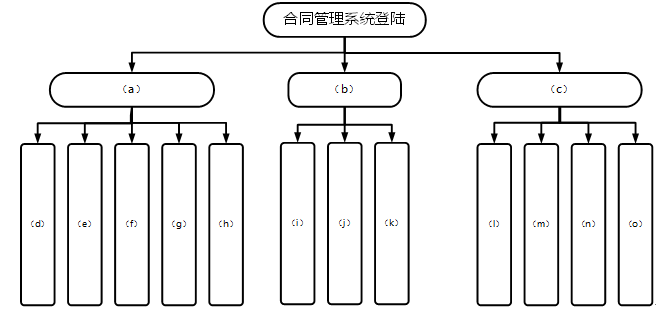

问题 某物流公司为了有效管理公司的合同，拟在信息统一资源平台上增加合同管理软件模块。经过招标，合同管理软件开发项目由M软件公司中标，并将该项目交给李工负责设计和测试。【需求分析】合同管理系统主界面由系统维护、合同录入/查询、合同管理三大部分组成。（1）系统维护模块的主要功能是：权限/密码管理、界面设置、路径设置、日志管理、数据备份/还原。（2）合同管理模块的主要功能是：合同类型管理、合同审阅、合同签订、合同打印。（3）合同录入/查询模块的主要功能是：导入合同、合同起草、合同修改查询。根据需求分析的结果，李工设计的合同管理系统功能结构图如图2-1所示。图2-1合同管理系统功能结构图问题内容：【问题1】（9分）请将图2-1中的空（a）-（o）的功能补充完整，并填入答题纸问题1对应的位置上。【问题2】（4分）合同审阅流程图如图2-2所示，请从如下备选答案中选择合适的一项填入答题纸问题2空（a）-（h）对应的位置上。①合同编号有误请重输②重号次数超限③编号是否正确？④合同是否存在问题？⑤登记相关问题⑥显示合同并审阅⑦置审阅通过标志⑧输入合同编号图2-1合同管理系统功能结构图问题内容：【问题1】（9分）请将图2-1中的空（a）-（o）的功能补充完整，并填入答题纸问题1对应的位置上。【问题2】（4分）合同审阅流程图如图2-2所示，请从如下备选答案中选择合适的一项填入答题纸问题2空（a）-（h）对应的位置上。①合同编号有误请重输②重号次数超限③编号是否正确？④合同是否存在问题？⑤登记相关问题⑥显示合同并审阅⑦置审阅通过标志⑧输入合同编号【问题3】（2分）李工采用白盒测试方法对某程序进行测试，该程序流程图如图2-3所示。为此，李工设计了4个测试用例①~④，测试用例如下所示：①（X1=0，X2=3）②（X1=1，X2=2）③（X1=-1，X2=2）④（X1=3，X2=1）（1）为了完成语句覆盖至少需要测试用例（）。（2）为了完成路径覆盖至少需要测试用例（）。
选项
答案
解析 【问题1】（9分）
（a）系统维护
（b）合同录入/查询
（c）合同管理
（d）权限/密码管理
（e）界面设置
（f）路径设置
（g）日志管理
（h）数据备份/还原（d~h顺序可以调整）
（i）导入合同
（j）合同起草
（k）合同修改查询（i~k顺序可以调整）
（l）合同类型管理
（m）合同审阅
（n）合同签订
（o）合同打印（l~o顺序可以调整）
【问题2】（4分）
（a）⑧
（b）①
（c）③
（d）⑥
（e）②
（f）④
（g）⑤
（h）⑦
【问题3】（2分）
（1）①②
（2）①②③或者①②④
【问题1】
题干中“合同管理系统主界面由系统维护、合同录入/查询、合同管理三大部分组成。”这说明系统功能结构是从信息用户的角度来看，所以系统功能结构图，应体现出信息系统对整个组织不同层次上各种功能的支持。所以图2-1应按照对应的功能进行填写。
【问题2】
本题是考查对流程图理解，矩形用于表示一个加工步骤，菱形用于表示一个逻辑条件，箭头表示控制流。
对于合同审阅，首先应该依据合同号找到对应的合同，如果合同号正确，则加载合同并进行审批，否则判定重号输入的次数，是否大于3次，如果大于应该终止显示次数超过现在，如果不大于3次，则返回合同编号输入的界面，并提示合同编号有误请重新输入。
对于依据合同编号找出的合同，先判断合同是否存在问题，如果不存在问题，则审批合同，置审阅通过的标记，结束审批流程；否则应该登记合同的问题，结束审批流程。
【问题3】
语句覆盖（SC）：设计足够的测试用例，使得被测试程序中每条语句至少执行一次。
路径覆盖：设计足够的测试用例，使得被测试程序中的所有可能路径至少被执行一次。
对于本题的语句有：语句A、语句B以及两个判定语句，所以只有设计的测试用例覆盖这些语句即可。本题要求至少需要，可以选择：第1个判定为真覆盖判定1和语句A；第1个判定和第2个判定都为假覆盖判定1、判定2、语句B。可以选择①②
路径覆盖，本题的路径有3条：
1、判定1为真的路径；
2、判定1为假、判定2为真的路径；
3、判定1为假、判定2为假的路径。
可以选择①②③或者①②④
