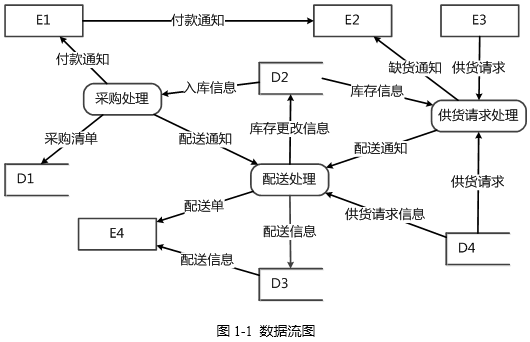

假设某大型商业企业由商品配送中心和连锁超市组成,其中商品配送中心包括采购、财务、配送等部门。为实现高效管理,设计了商品配送中心信息管理系统,其主要功能描述如下: 1. 系统接收由连锁超市提出的供货请求,并将其记录到供货请求记录文件。2. 在接到供货请求后,从商品库存记录文件中进行商品库存信息查询。如果库存满足供货请求,则给配送处理发送配送通知;否则,向采购部门发出缺货通知。 3. 配送处理接到配送通知后,查询供货请求记录文件,更新商品库存记录文件,并向配送部门发送配送单,在配送货品的同时记录配送信息至商品配送记录文件。 4. 采购部门接到缺货通知后,与供货商洽谈,进行商品采购处理,合格商品入库,并记录采购清单至采购清单记录文件、向配送处理发出配送通知,同时通知财务部门给供货商支付货款。该系统采用结构化方法进行开发,得到待修改的数据流图(如图1-1所示)。

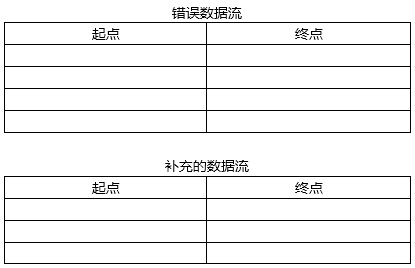

【问题1】(8分) 使用【说明】中的词语,给出图 1-1 中外部实体 E1 至 E4 的名称和数据存储 D1 至D4的名称。 【问题2】(7分) 图 1-1 中存在四处错误数据流,请指出各自的起点和终点;若将上述四条错误数据流删除,为保证数据流图的正确性,应补充三条数据流,请给出所补充数据流的起点和终点。(起点和终点请采用数据流图1-1中的符号或名称)
选项

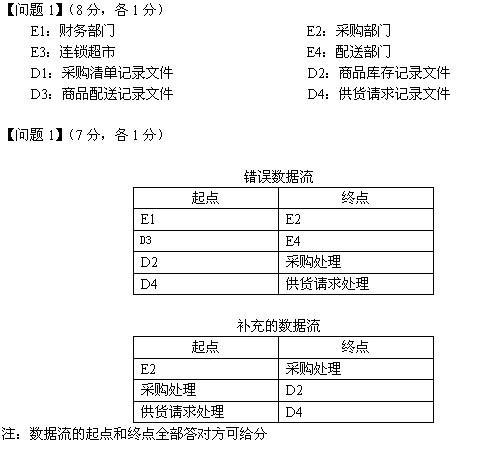

答案
解析
