某巴士维修连锁公司欲开发巴士维修系统,以维护与维修相关的信息。该系统的主要功能如
某巴士维修连锁公司欲开发巴士维修系统,以维护与维修相关的信息。该系统的主要功能如
最全题库
2022-08-02
69
问题
某巴士维修连锁公司欲开发巴士维修系统,以维护与维修相关的信息。该系统的主要功能如下:1)记录巴士ID和维修问题。巴士到车库进行维修,系统将巴士基本信息和ID记录在巴士列表文件中,将待维修机械问题记录在维修记录文件中,并生成维修订单。2)确定所需部件。根据维修订单确定维修所需部件,并在部件清单中进行标记。3)完成维修。机械师根据维修记录文件中的待维修机械问题,完成对巴士的维修,登记维修情况;将机械问题维修情况记录在维修记录文件中,将所用部件记录在部件清单中,并将所用部件清单发送给库存管理系统以对部件使用情况进行监控。巴士司机可查看已维修机械问题。4)记录维修工时。将机械师提供的维修工时记录在人事档案中,将维修总结发送给主管进行绩效考核。5)计算维修总成本。计算部件清单中实际所用部件、人事档案中所用维修工时的总成本;将维修工时和所用部件成本详细信息给会计进行计费。现采用结构化方法对巴士维修系统进行分析与设计,获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

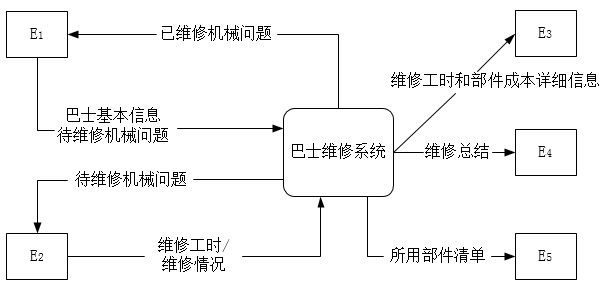

图1-1 上下文数据流图

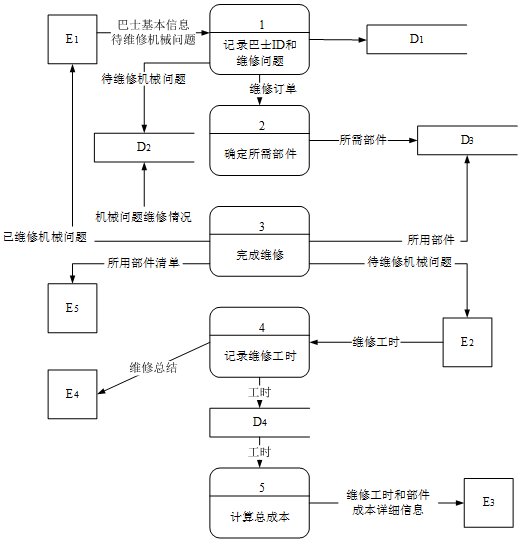

图1-2 0层数据流图【问题1】(5分)使用说明中的词语,给出图1-1中的实体 E1~E4 的名称。【问题2】(4分)使用说明中的词语,给出图1-2中的数据存储D1~D4的名称。【问题3】(3分)说明图1-2中所存在的问题。【问题4】(3分)根据说明和图中术语,采用补充数据流的方式,改正图1-2中的问题。要求给出 所补充数据流的名称、起点和终点。
选项
答案
解析
【问题1】(5分)
E1:巴士司机
E2:机械师
E3:会计
E4:主管
E5:库存管理系统
【问题2】(4分)
D1 :巴士列表文件
D2:维修记录文件
D3:部件清单
D4:人事档案
【问题3】(3分)
处理3只有输出数据流,没有输入数据流
D2 、 D3是黑洞,只有输入的数据流,没有输入数据流
父子图不平衡
图1-2中没有图1-1中的数据流“维修情况”
【问题4】(3分)
补充以下数据流:
(1)名称:待维修机械问题; 起点: D2 ; 终点:3或完成维修。
(2)名称:实际所用部件; 起点: D3 ; 终点:5或计算总成本。
(3)名称:维修情况; 起点: E2 ; 终点:3或完成维修
