某大学为进一步推进无纸化考试,欲开发一考试系统。系统管理员能够创建包括专业方向、课程编号、任课教师等相关考试基础信息,教师和学生进行考试相关的工作。系统与考试有关的主要功能如下。(1)考试设置。教师制定试题(题目和答案),制定考试说明、考试时间和提醒时间等考试信息,录入参加考试的学生信息,并分别进行存储。(2)显示并接收解答。根据教师设定的考试信息,在考试有效时间内向学生显示考试说明和题目,根据设定的考试提醒时间进行提醒,并接收学生的解答。(3)处理解答。根据答案对接收到的解答数据进行处理,然后将解答结果进行存储。(4)生成成绩报告。根据解答结果生成学生个人成绩报告,供学生查看。(5)生成成绩单。对解答结果进行核算后生成课程成绩单供教师查看。(6)发送通知。根据成绩报告数据,创建通知数据并将通知发送给学生;根据成绩单数据,创建通知数据并将通知发送给教师。现采用结构化方法对考试系统进行分析与设计,获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

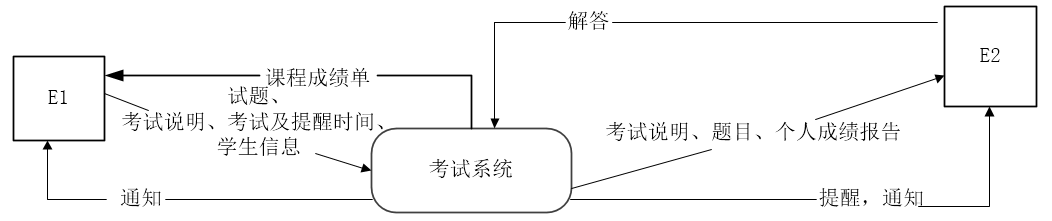

图1-1 上下文数据流图

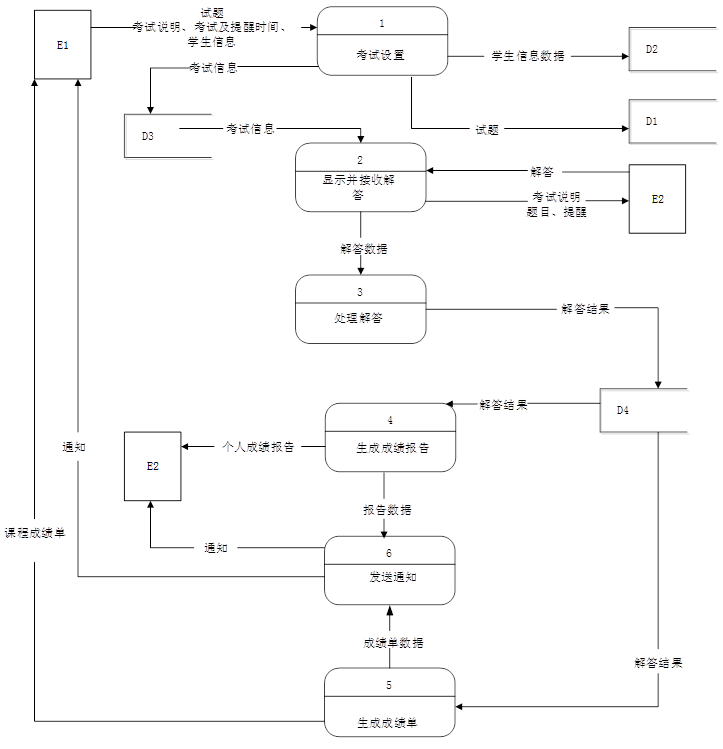

图1-2 0层数据流图【问题1】(2分)使用说明中的词语,给出图1-1中的实体E1~E2的名称。【问题2】(4分)使用说明中的词语,给出图1-2中的数据存储D1~D4的名称。【问题3】(4分)根据说明和图中词语,补充图1-2中缺失的数据流及其起点和终点。【问题4】(5分)图1-2所示的数据流图中,功能(6)发送通知包含创建通知并发送给学生或老师。请分解图1-2中加工(6),将分解出的加工和数据流填入答题纸的对应栏内。(注:数据流的起点和终点须使用加工的名称描述)
选项
答案
解析
【问题1】
E1:教师
E2:学生
【问题2】
D1:试题
D2:学生信息
D3:考试信息
D4:解答结果
【问题3】
数据流名称:题目;起点:D1;终点:2 显示并接收解答
数据流名称:答案;起点:D1;终点:3 处理解答
【问题4】
分解为加工:发送通知和加工:创建通知
报告数据:起点:生成成绩报告;终点:创建通知
成绩单数据:起点:生成成绩单;终点:创建通知
通知数据:起点:创建通知;终点:发生通知
