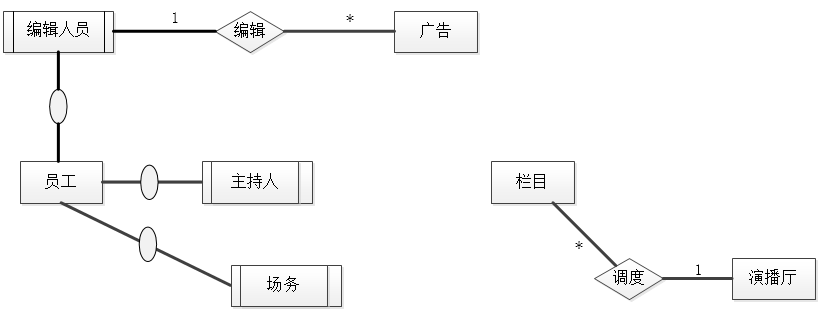

问题 某电视台拟开发一套信息管理系统，以方便对全台的员工、栏目、广告和演播厅等进行管理。【需求分析】（1）系统需要维护全台员工的详细信息、栏目信息、广告信息和演播厅信息等。员工的信息主要包括工号、姓名、性别、出生日期、电话和住址等，栏目信息主要包括栏目名称、播出时间和时长等，广告信息主要包括广告编号、价格等，演播厅信息包括房间号、房间面积等；（2）电视台根据调度单来协调各档栏目、演播厅和场务。一销售档栏目只会占用一个演播厅，但会使用多名场务来进行演出协调。演播厅和场务可以被多个栏目循环使用;（3）电视台根据栏目来插播广告。每档栏目可以插播多条广告，每条广告也可以在多档栏目插播；（4）一档栏目可以有多个主持人，但一名主持人只能主持一档栏目；（5）一名编辑人员可以编辑多条广告，一条广告只能由一名编辑人员编辑。【概念模型设计】根据需求阶段收集的信息设计的实体联系图（不完整）如图1-1所示。图1-1【逻辑结构设计】根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：演播厅（房间号，房间面积）栏目（栏目名称，播出时间，时长）广告（广告编号，销售价格，（1））员工（工号，姓名，性别，出生日期，电话，住址）主持人（主持人工号，（2））插播单（（3），播出时间）调度单（（4））【问题1】（7分）补充图1-1中的联系和联系的类型。【问题2】（5分）根据图1-1，将逻辑结构设计阶段生成的关系模式中的空（1）~（4）补充完整，并用下划线指出（1）~（4）所在关系模式的主键。【问题3】（3分）现需要记录广告商信息，增加广告商实体。一个广告商可以提供多条广告，一条广告只由一个广告商提供。请根据该要求，对图1-1进行修改，画出修改后的实体间联系和联系的类型。
选项
答案

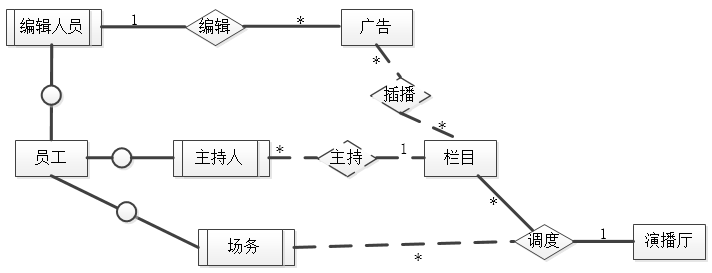

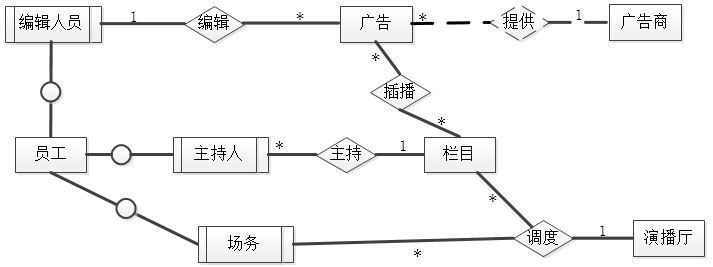

解析 【问题1】（7分）【问题2】（5分）广告（广告编号，销售价格，编辑人员工号）（属性0.5分，主键0.5分）主持人（主持人工号，栏目名称）（属性0.5分，主键0.5分）插播单（栏目名称，广告编号，播出时间）（属性1分，主键0.5分）调度单（栏目名称，房间号，场务工号）（属性1分，主键0.5分）【问题3】（3分）
