下图用白盒测试方法进行测试，该程序图的环路复杂性为（）。 A.2 B.4

免费题库2022-08-02 80

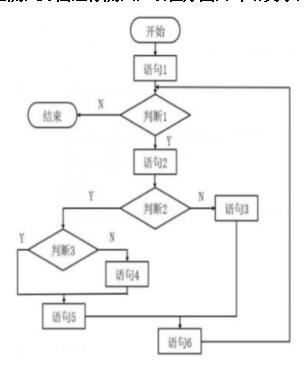

问题下图用白盒测试方法进行测试，该程序图的环路复杂性为（）。

A.2B.4C.6D.8

选项 A.2
B.4
C.6
D.8

答案 B

解析控制流程图的环路复杂性 V(G)的计算方法有以下3种：（1）控制流程图中的区域个数。（2）边数-结点数+2。（3）判定数+1。使用哪一种方法都可以，例如图中封闭的区域数加上最外面的区域，一共为4个区域，所以答案为B选项。我们再看第二种方法，图中一共有13条边，11个节点，应用第二种方法，13-11+2=4。同样应用第三种方法，判定节点数为3，加1等于4。
