问题

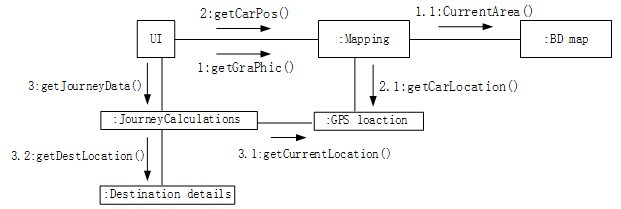

如下所示的图为UML的( ),用于展示某汽车导航系统中( )。Mapping对象获取汽车当前位置(GPS Location)的消息为( )。
问题1选项A.类图B.组件图C.通信图D.部署图问题2选项A.对象之间的消息流及其顺序B.完成任务所进行的活动流C.对象的状态转换及其事件顺序D.对象之间消息的时间顺序问题3选项A.1:getGraphic( )B.2:getCarPos( )C.1.1:CurrentArea( )D.2.1:getCarLocation( )
选项
答案
CAD
解析
通信图(communication diagram)。通信图是一种交互图,它强调收发消息的对象或参与者的结构组织。顺序图和通信图表达了类似的基本概念,但它们所强调的概念不同,顺序图强调的是时序,通信图强调的是对象之间的组织结构(关系);获取汽车当前位置的消息为2.1:getCarLocation()。
