某电视台拟开发一套信息管理系统,以方便对全台的员工、栏目、广告和演播室等进行管理
某电视台拟开发一套信息管理系统,以方便对全台的员工、栏目、广告和演播室等进行管理
最全题库
2022-08-02
54
问题

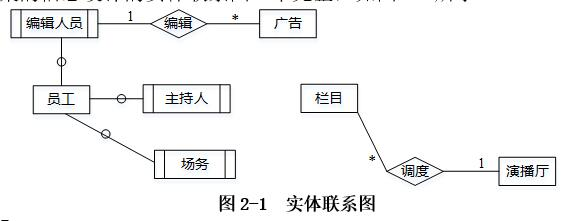

某电视台拟开发一套信息管理系统,以方便对全台的员工、栏目、广告和演播室等进行管理。【需求分析】(1)系统需要维护全台员工的详细信息、栏目信息、广告信息和演播厅信息等。员工的信息主要包括:工号、姓名、性别、出生日期、电话、住址等。栏目信息主要包括:栏目名称、播出时间、时长等。广告信息主要包括:广告编号、价格等。演播厅信息包括:房间号、房间面积等。(2)电视台分局调度单来协调各档栏目、演播厅和场务。一销售档栏目只会占用一个演播厅,但会使用多名场务来进行演出协调。演播厅和场务可以被多个栏目循环使用。(3)电视台根据栏目来插播广告。每档栏目可以插播多条广告,每条广告也可以在多的栏目插播。(4)一档栏目可以有多个主持人,但一名主持人只能支持一档栏目。(5)一名编辑人员可以编辑多条广告,一条广告只能由一名编辑人员编辑。【概念模型设计】根据需求阶段收集的信息设计的实体联系图(不完整)如图2-1所示。
【逻辑结构设计】根据概念模式设计阶段完成的实体联系图,得出如下关系模型(不完整):演播厅(房间号,房间面积)栏目(栏目名称,播出时间,时长)广告(广告编号,销售价格,(1))员工(工号,姓名,性别,出生日期,电话,住址)主持人(主持人工号,(2))插播单((3),播出时间)调度单((4))【问题1】(7分)补充图2-1中的联系和联系类型。【问题2】(5分)根据图2-1,将逻辑结构设计阶段生产的关系模型的空(1)~(4)补充完整,并用下划线指出(1)~(4)所在关系模型的主键。【问题3】(3分)现需要记录广告商信息,增加广告商实体。一个广告商可以提供多条广告,一条广告只由一个广告商提供。请根据该要求,对图2-1进行修改,画出修改后的实体间联系和联系的类型。
选项
答案
解析
【问题1】
【问题2】(1)编辑人员工号主键:广告编号(2)栏目名称主键:主持人工号(3)栏目名称、广告编号主键:栏目名称、广告编号(4)栏目名称、房间号、场务工号主键:栏目名称、房间号、场务工号【问题3】

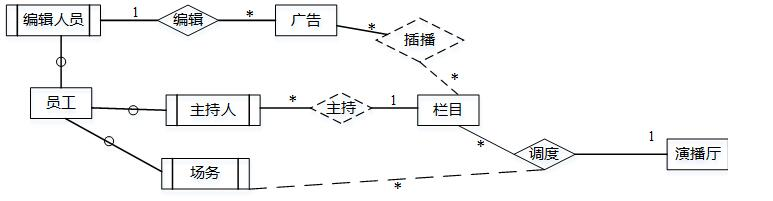

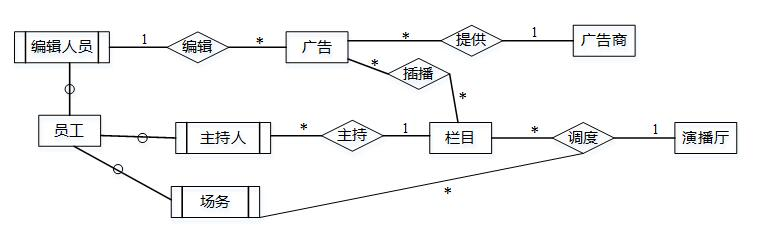

本题考查数据库设计,设计考点有:数据库的概念结构设计和逻辑结构设计。【问题1】由说明每档栏目可以插播多条广告,每条广告可以在多档栏目中插播,可知广告和栏目之间是插播关系且为多比多;一个主持人可以主持一个栏目,一个栏目可以有多个主持人,故主持人和栏目之间是多比一的关系;一销售档栏目只会占用一个演播厅,但会使用多名场务来进行演出协调,故三者之间存在三元联系,其中场务为多du。补充关系如图1所示。【问题2】逻辑结构设计中,广告实体中缺少编辑人员工号,主键为广告编号;主持人实体与栏目实体为多对一的关系,故将栏目中主键栏目名称加入到主持人实体中,主键为主持人工号;插播单为栏目实体和广告实体这种多对多的关系所派生出的实体,其中记录了栏目和广告的主键信息,故插播单中缺少栏目名称和广告编号信息,又因为题干说明电视台根据栏目来插播广告,因此主键为栏目名称和广告编号;调度单为场务、栏目和演播厅实体这种多对多的关系所派生的实体,故其记录了栏目名称,房间号,场务工号,主键为栏目名称、房间号和场务工号。【问题3】因为一个广告商可以提供多条广告,一条广告只能由一个广告商提供,故广告商和广告之间的关系为一对多,其关系如图所示。
