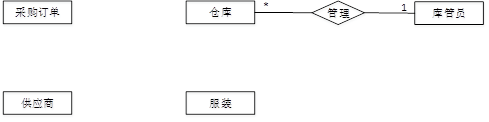

问题 某服装销售公司拟开发一套服装采购管理系统，以便对服装采购和库存进行管理。【需求分析】（1）采购系统需要维护服装信息及服装在仓库中的存放情况。服装信息主要包括：服装编码、服装描述、服装类型、销售价格、尺码和面料，其中，服装类型为销售分类，服装按销售分类编码。仓库信息包括：仓库编码、仓库位置、仓库容量和库管员。系统记录库管员的库管员编码、姓名和级别。一个库管员可以管理多个仓库，每个仓库有一名库管员。一个仓库中可以存放多类服装，一类服装可能存放在多个仓库中。（2）当库管员发现有一类或者多类服装缺货时，需要生成采购订单。一个采购订单可以包含多类服装。每类服装可由多个不同的供应商供应，但具有相同的服装编码。采购订单主要记录订单编码、订货日期和应到货日期，并详细记录所采购的每类服装的数量、采购价格和对应的多个供应商。（3）系统需记录每类服装的各个供应商信息和供应情况。供应商信息包括：供应商编码、供应商名称、地址、企业法人和联系电话。供应情况记录供应商所供应服装的服装类型和服装质量等级。一个供应商可以供应多类服装，一类服装可由多个供应商供应。库管员根据入库时的服装质量情况，设定或修改每个供应商所供应的每类服装的服装质量等级，作为后续采购服装时，选择供应商的参考标准。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。图2-1实体联系图【逻辑结构设计】根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：库管员（库管员编码，姓名，级别）仓库信息((1)，仓库位置，仓库容量）服装（服装编码，服装描述，服装类型，尺码，面料，销售价格）供应商（供应商编码，供应商名称，地址，联系电话，企业法人）供应情况((2)，服装质量等级）采购订单((3))采购订单明细(____(4))【问题1】（6分）根据需求分析的描述，补充图2.1中的联系和联系的类型。【问题2】（6分）根据补充完整的图2-1，将逻辑结构设计阶段生成的关系模式中的空(1)～(4)补充完整，并给出其主键（用下划线指出）。【问题3】（3分）如果库管员定期需要轮流对所有仓库中的服装质量进行抽查，对每个仓库中的每一类被抽查服装需要记录一条抽查结果，并且需要记录抽查的时间和负责抽查的库管员。请根据该要求，对图2-1进行修改，画出修改后的实体间联系和联系的类型。
选项
答案

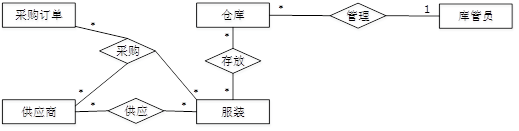

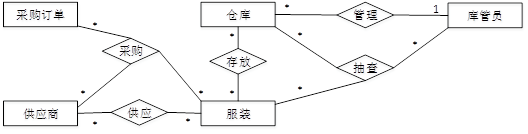

解析 【问题1】（6分）‘（联系各1分，联系的类型各1分）【问题2】(6分)（每个空1分，主键各0.5分）(1)仓库编码，库管员编码主键：仓库编码(2)供应商编码，服装编码主键：供应商编码，服装编码(3)订单编码，订货日期，应到货日期主键：订单编码(4)订单编码，服装编码，供应商编码，数量，采购价格主键：订单编码，服装编码，供应商编码【问题3】(3分)（联系“抽查”2分，联系的类型1分）本题考查数据库概念结构设计、概念至逻辑结构转换等内容。此类题目要求考生认真阅读题目，根据题目的需求描述，给出实体间的联系。【问题1】本题主要考查根据题目描述补充完整ER图。在本题中，根据题目描述“一个仓库中可以存放多类服装，一类服装可能存放在多个仓库中”，我们可以知道服装与仓库间存在多对多的联系“存放”；根据题目描述“一个供应商可以供应多类服装，一类服装可由多个供应商供应。”我们可以知道，供应商与服装之间存在多对多的供应关系；然后我们根据题目描述“一个采购订单可以包含多类服装。每类服装可由多个不同的供应商供应”可知，在服装、供应商和采购订单之间存在一个采购联系，其中三端都是多端。【问题2】该问题要我们补充完整各关系模式中缺失的属性并给出各关系模式的主键。要补充各关系模式缺失的属性应该根据题目的描述来完成。第1空是要我们补充仓库信息关系模式所缺失的属性，根据题目的描述，仓库信息包括：仓库编码、仓库位置、仓库容量和库管员，因此第1空应该填（仓库编码，库管员编码），这里用库管员编码而不用库管员的原因是库管员编码是库管员关系模式的主键，而本关系模式的主键是仓库编码。第2空是要我们补充供应情况所缺失的属性，供应是供应商与服装之间的联系，而这里是一个多对多的联系，多对多的联系在转换为单独的关系模式时，属性包括两端实体的主键其自身的一些属性，因此第2空应该填（供应商编码，服装编码），而该关系模式的主键为（供应商编码，服装编码）。第3空要与第4空一起来考虑。第3空要我们补充采购订单关系模式所缺失的属性，根据题目的描述，采购订单主要记录订单编码、订货日期和应到货日期，并详细记录所采购的每类服装的数量、采购价格和对应的多个供应商。这里由于有关系模式采购订单明细，所以第3空应该填（订单编码，订货日期，应到货日期），而第4空应该填（订单编码，服装编码，供应商编码，数量，采购价格）。而采购订单的主键为订单编码，另外，由于题目描述“一个采购订单可以包含多类服装。每类服装可由多个不同的供应商供应”，可知采购订单明细的主键为（订单编码，服装编码，供应商编码）。【问题3】本题描述“如果库管员定期需要轮流对所有仓库中的服装质量进行抽查”，我们可以知道抽查与库管员、仓库及服装这三个实体有关系，而且三端都是多端。这样就很容易画图ER图（见试题答案）。
