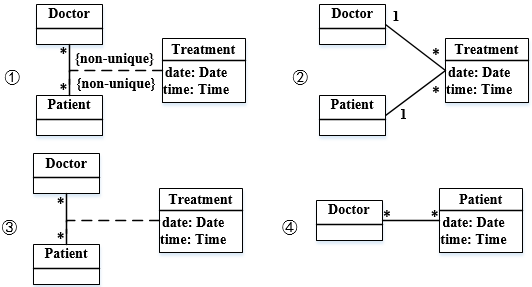

下图①②③④所示是UML( )。现有场景:一名医生(Doctor)可以治疗多位病人(Patient),一位病人可以由多名医生治疗,一名医生可能多次治疗同一位病人。要记录哪名医生治疗哪位病人时,需要存储治疗(Treatment)的日期和时间。以下①②③④图中( )。是描述此场景的模型。
问题1选项A.用例图B.对象图C.类图D.协作图问题2选项A.①B.②C.③D.④
选项
答案
CA
解析
1.图示是标准的类图。
2.根据题中关系描述,应该是图1,这时候医生跟病人关系是多对多,并且,医生跟病人的组合并不唯一(non-unique),并且治疗这个处理过程正确,因此问题2选择A选项。
