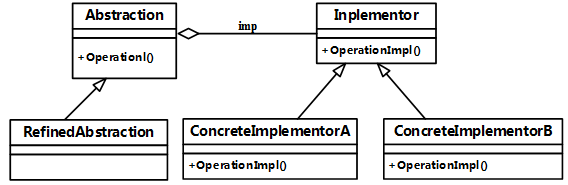

问题 欲开发一个绘图软件，要求使用不同的绘图程序绘制不同的图形。以绘制直线和圆形为例，对应的绘图程序如表5-1所示。表5-1不同的绘图程序该绘图软件的扩展性要求，将不断扩充新的图形和新的绘图程序。为了避免出现类爆炸的情况，现采用桥接（Bridge）模式来实现上述要求，得到如图5-1所示的类图。图5-1类图【C++代码】class?DP1{public:static void draw_a_line(double?x1,double?y1,double?x2,double?y2){/*代码省略*/}static void draw_a_circle(double?x,double?y,double?r){/*代码省略*/}};class?DP2{public:static void drawline(double x1,double x2,double y1,double y2){/*代码省略*/}static void drawcircle(double x,double y,double r){/*代码省略*/}};class?Drawing{public:（1）;（2）;};class V1Drawing:public Drawing{public:void drawLine(double?x1,double?y1,double?x2,double?y2){/*代码省略*/}void drawCircle(double?x,double?y,double?r){（3）;}};class V2Drawing:public?Drawing{public:void drawLine(double?x1,double?y1,double?x2,double?y2){/*代码省略*/}void drawCircle(double?x,double y,double?r){（4）;}};class Shape{public:（5）;Shape(Drawing*dp){_dp=dp;}void drawLine(double?x1,double?y1,double?x2,double y2){_dp->drawLine(x1,y1,x2,y2);}void drawCircle(double?x,double?y,double r){_dp->drawCircle(x,y,r);}private:Drawing*_dp;};class?Rectangle:public?Shape{public:void draw（　　）{/*代码省略*/}//其余代码省略};class Circle:public Shape{private:double_x,_y,_r;public:Circle(Drawing*dp,double x,double?y,double r):（6）{_x=x;_y=y;_r=r;}void draw（　　）{drawCircle(_x,_y,_r);}};
选项
答案
解析 （1）virtual void drawLine(double x1,double y1,double x2,double y2)=0（2）virtual void drawCircle(double x,double y,double r)=0（3）DP1::draw_a_circle(x,y,r)（4）DP2::drawcircle(x,y,r)（5）virtual void?draw()=0（6）Shape(dp)根据类图，可知：Drawing类有两个函数drawLine()、drawCircle(),在从继承于它的两个子类V1Drawing、V2Drawing中drawLine()、drawCircle()得到返回值类型为void及函数参数。则（1）为virtual void drawLine(double x1,double y1,double x2,double y2)=0;（2）为virtual void drawCircle(double x,double y,double r)=0。根据V1Drawing与DP1之间的关联关系，V2Drawing与DP2之间的关联关系，可知(3)是去调用DP1中的静态函数draw_a_circle(double x,double y,double r)，则（3）为DP1::draw_a_circle(x,y,r)；(4)问同理，答案为DP2::drawcircle(x,y,r)。（5）问从类图中可知，Shape有三个方法draw()、drawLine()、drawCircle()；分析题目中给出的Shape的定义，少了一个draw()函数，可知（5）为draw()，在根据继承于Shape的Circle和Rectangle分析，函数返回值为void，参数为空，则（5）为virtual void draw()=0。（6）空考查继承结构中子类构造函数的定义。构造子类对象时，需要调用基类的构造函数，这可以通过初始化列表显式指明需要调用的基类的构造函数。在本题中，上文Shape类只定义了一个构造函数，所以这里填写的应该为“Shape(dp)”。
