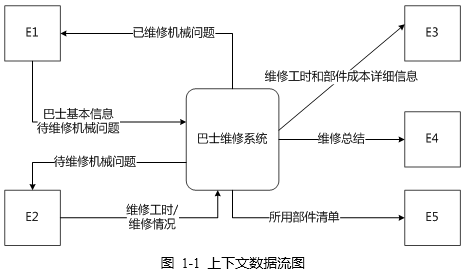

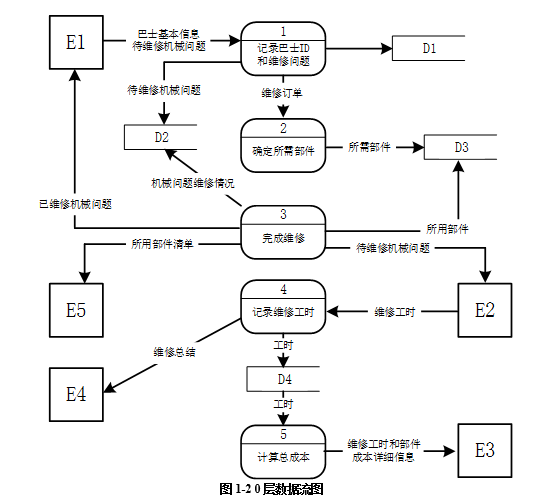

问题 某巴士维修连锁公司欲开发巴士维修系统,以维护与维修相关的信息。该系统的主要功能如下:1)记录巴士ID和维修问题。巴士到车库进行维修,系统将巴士基本信息和ID记录在巴士列表文件中,将待维修机械问题记录在维修记录文件中,并生成维修订单。2)确定所需部件。根据维修订单确定维修所需部件,并在部件清单中进行标记。3)完成维修。机械师根据维修记录文件中的待维修机械问题,完成对巴士的维修,登记维修情况;将机械问题维修情况记录在维修记录文件中,将所用部件记录在部件清单中,并将所用部件清单发送给库存管理系统以对部件使用情况进行监控。巴士司机可查看已维修机械问题。4)记录维修工时。将机械师提供的维修工时记录在人事档案中,将维修总结发送给主管进行绩效考核。5)计算维修总成本。计算部件清单中实际所用部件、人事档案中所用维修工时的总成本;将维修工时和所用部件成本详细信息给会计进行计费。现采用结构化方法对巴士维修系统进行分析与设计,获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。【问题1】(5分)使用说明中的词语,给出图1-1中的实体E1~E5的名称。【问题2】(4分)使用说明中的词语,给出图1-2中的数据存储D1~D4的名称。【问题3】(3分)说明图1-2中所存在的问题。【问题4】(3分)根据说明和图中术语,釆用补充数据流的方式,改正图1-2中的问题。要求给出所补充数据流的名称、起点和终点。

选项

答案

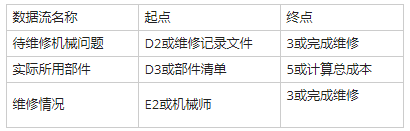

解析 【问题1】(5分)E1:巴士司机E2:机械师E3:会计E4:主管E5:库存管理系统【问题2】(4分)D1:巴士列表文件D2:维修记录文件D3:部件清单D4:人事档案【问题3】(3分)处理3只有输出数据流,没有输入数据流D2、D3是黑洞,只有输入的数据流,没有输入数据流父子图不平衡图1-2中没有图1-1中的数据流“维修情况”【问题4】(3分)补充以下数据流:(1)名称:待维修机械问题;起点:D2;终点:3或完成维修。(2)名称:实际所用部件;起点:D3;终点:5或计算总成本。(3)名称:维修情况;起点:E2;终点:3或完成维修【问题1】根据第3)点:巴士司机可查看已维修机械问题,可知E1为巴士司机;根据第3)点:机械师根据维修记录文件中的待维修机械问题,完成对巴士的维修,登记维修情况,可知E2为机械师;根据第5)点:将维修工时和所用部件成本详细信息给会计进行计费,可知E3为会计;根据第4)点:将机械师提供的维修工时记录在人事档案中,将维修总结发送给主管进行绩效考核,可知E4为主管;根据第3)点:将所用部件清单发送给库存管理系统以对部件使用情况进行监控,可知E5为库存管理系统。【问题2】根据第1)点:系统将巴士基本信息和ID记录在巴士列表文件中,可知D1为巴士列表文件;根据第1)点:将待维修机械问题记录在维修记录文件中,并生成维修订单,可知D2为维修记录文件;根据第2)点:根据维修订单确定维修所需部件,并在部件清单中进行标记,可知D3为部件清单;根据第4)点:将机械师提供的维修工时记录在人事档案中,可知D4为人事档案。【问题3】分析图1-2可以发现:处理3只有输出数据流,没有输入数据流D2、D3是黑洞只有输入的数据流,没有输出流,造成黑洞父子图不平衡,在1-1和1-2中,1-1中从E2输入的数据流维修工时/维修情况,在图1-2中只有维修工时,造成父子图不平衡【问题4】
