问题

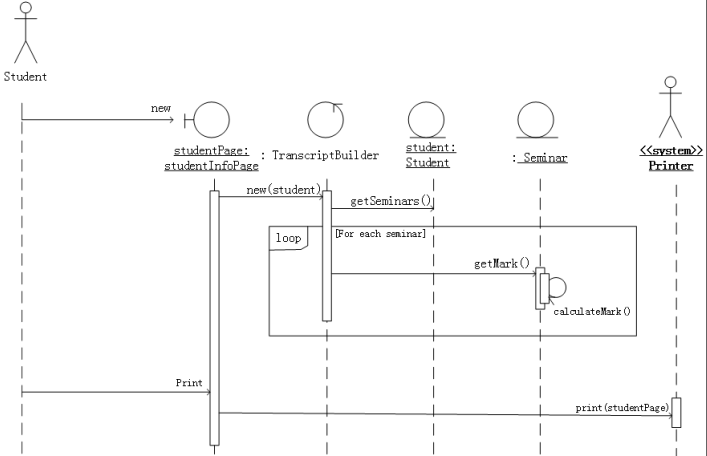

下图所示UML图为( ),用于展示系统中( )。
问题1选项 A.用例图 B.活动图 C.序列图 D.交互图问题2选项 A.—个用例和一个对象的行为 B.一个用例和多个对象的行为 C.多个用例和一个对象的行为 D.多个用例和多个对象的行为
选项
答案
CB
解析
顺序图(sequence diagram,序列图)。顺序图是一种交互图(interaction diagram),交互图展现了一种交互,它由一组对象或参与者以及它们之间可能发送的消息构成。交互图专注于系统的动态视图。顺序图是强调消息的时间次序的交互图。
本题图示为序列图。序列图展示了1个用例和多个对象的行为
