问题 某牙科诊所拟开发一套信息系统，用于管理病人的基本信息和就诊信息。诊所工作人员包括：医护人员（DentalStaff）、接待员（Receptionist）和办公人员（OfficeStaff）等。系统主要功能需求描述如下：1.记录病人基本信息（Maintainpatientinfo）。初次就诊的病人，由接待员将病人基本信息录入系统。病人基本信息包括病人姓名、身份证号、出生日期、性别、首次就诊时间和最后一次就诊时间等。每位病人与其医保信息（MedicalInsurance）关联。2.记录就诊信息（Recordofficevisit info）。病人在诊所的每一次就诊，由接待员将就诊信息（OfficeVisit）录入系统。就诊信息包括就诊时间、就诊费用、支付代码、病人支付费用和医保支付费用等。3.记录治疗信息（Recorddentalprocedure）。病人在就诊时，可能需要接受多项治疗，每项治疗（Procedure）可能由多位医护人员为其服务。治疗信息包括：治疗项目名称、治疗项目描述、治疗的牙齿和费用等。治疗信息由每位参与治疗的医护人员分别向系统中录入。4.打印发票（Printinvoices）。发票（Invoice）由办公人员打印。发票分为两种：给医保机构的发票（InsuranceInvoice）和给病人的发票（PatientInvoice）。两种发票内容相同，只是支付的费用不同。当收到治疗费用后，办公人员在系统中更新支付状态（Enterpayment）。5.记录医护人员信息（Maintaindentalstaff info）。办公人员将医护人员信息录入系统。医护人员信息包括姓名、职位、身份证号、家庭住址和联系电话等。6.医护人员可以查询并打印其参与的治疗项目相关信息（Searchandprintprocedureinfo）。现采用面向对象方法开发该系统，得到如图3-1所示的用例图和3-2所示的初始类图。【问题1】（6分）根据说明中的描述，给出图3-1中A1~A3所对应的参与者名称和U1~U3所对应的用例名称。【问题2】（5分）根据说明中的描述，给出图3-2中C1~C5所对应的类名。【问题3】（4分）根据说明中的描述，给出图3-2中类C4、C5、Patient和DentalStaff的必要属性。
选项
答案
解析 【问题1】
A1：Receptionist（按待员）
A2：DentalStaff（医护人员）
A3：OfficeStaff（办公人员）
U1：Maintainpatientinfo（记录病人基本信息）
U2：Recordofficevisitinfo（记录就诊信息）
U3：Print invoices（打印发票）
【问题2】
C1：Patient Invoice
C2：InsuranceInvoice
C3：Invoice
C4：Procedure
C5：OfficeVisit
【问题3】
C4：治疗项目名称、治疗项目描述、治疗的牙齿和费用、Office Visit、Dental Staff
C5：病人就诊时间和费用、支付代码、病人支付费用、医保支付费用、病人patient
Patient：姓名、身份证号、出生日期、性别等
DentalStaff：姓名、职位、身份证号、住址、联系电话、职工号
【问题1】
本题属于常规考题，考查对参与者和用例名的补充，系统的参与者一般为人员、机构或第三方系统。用例名一般为动词+名词或名词+动词，是对系统功能的概括和描述。
本题根据题干说明，参与者即诊所工作人员包括：医护人员（DentalStaff）、按待员（Receptionist）和办公人员（OfficeStaff）等。
根据用例图已有信息，A2使用用例Recorddentalprocedure和Searchandprintprocedureinfo，根据题干说明记录治疗信息（Recorddentalprocedure）由每位参与治疗的医护人员分别录入，医护人员可以查询并打印其参与的治疗项目相关信息（Searchandprint procedure info），因此A2为医护人员（DentalStaff）。
根据用例图已有信息A3使用用例Maintaindentalstaffinfo和Enterpayment，根据题干说明记录医护人员信息（Maintaindentalstaffinfo），由办公人员录入系统，所以A3为OfficeStaff（办公人员）。并且根据题干办公人员还需要打印发票（Printinvoices）、更新支付状态（Enterpayment），缺失的U3应该是打印发票（Printinvoices）。根据题干描述A3与U2之间的联系没有意义，不参考。
根据题干描述和图示，A1对应的参与者应该是A1：Receptionist（按待员），接待员需要参与的功能有记录病人基本信息（Maintainpatientinfo）和记录就诊信息（Recordofficevisitinfo），分别对应U1、U2，二者与办公人员都没有明确联系，位置可以互换。
【问题2】
本题属于常规考查题型，补充缺失的类名，常见的实体类类名一般为名词形式，也会有特殊的边界类/接口类和协调类。需要参照题干描述和类图中类与类之间的关系，来确定缺失的类名及其位置。

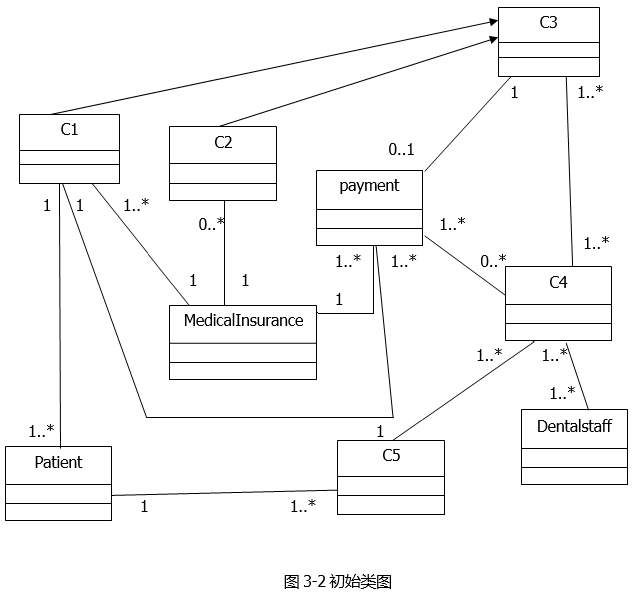

根据初始类图，存在一组泛化关系，C3是C1、C2的泛化，即C3是C1、C2的父类，根据题干描述存在这样泛化关系的只有发票（Invoice）、病人发票（PatientInvoice）、医保机构发票（InsuranceInvoice），又根据多重度来分析，由于可能存在全自费的情况，即医保发票不存在，所以多重度0…*对应的C2类名应该是医保机构发票（InsuranceInvoice），C1对应的是病人发票（PatientInvoice），父类C3对应的是发票（Invoice）。
又根据图示和题干，与医护人员（DentalStaff）相关的用例有记录治疗信息（Recorddental procedure）、查询并打印其参与的治疗项目相关信息（Searchandprintprocedureinfo），其中能够找到相关内容治疗信息procedure，即C4对应的是实体类治疗信息Procedure，与治疗相关的是就诊信息officevisit，即C5对应的是实体类就诊信息OfficeVisit。
【问题3】
根据题干描述，“病人基本信息包括病人姓名、身份证号、出生日期、性别、首次就诊时间和最后一次就诊时间等”，因此Patient的必要属性包括病人姓名、身份证号、出生日期、性别、首次就诊时间和最后一次就诊时间。
根据题干描述，“医护人员信息包括姓名、职位、身份证号、家庭住址和联系电话等”，因此Dental Staff的必要属性包括姓名、职位、身份证号、家庭住址和联系电话等。
根据题干描述，C5：OfficeVisit就诊信息包括就诊时间、就诊费用、支付代码、病人支付费用和医保支付费用等，又因为病人与就诊1…*联系起来，所以还需要补充属性病人patient。
根据题干描述C4：Procedure治疗信息包括：治疗项目名称、治疗项目描述、治疗的牙齿和费用等，又因为治疗信息与医护人员存在1…*对应关系，与C5就诊信息存在1…*对应关系，所以这里还需要补充医护人员DentalStaff、就诊信息OfficeVisit。
